CAO pour l’impression 3D : comment modéliser vos pièces pour éviter les échecs d’impression ?

Pour un ingénieur mécanique ou un dessinateur industriel, rien n’est plus frustrant qu’une impression 3D qui échoue après des heures de travail. Une pièce technique déformée, un assemblage qui ne s’emboîte pas ou une rupture prématurée anéantissent la promesse de prototypage rapide. L’instinct pousse souvent à incriminer le slicer, le calibrage de l’imprimante ou le matériau. Ces ajustements, bien qu’utiles, ne traitent que les symptômes.

La majorité des défauts d’impression trouve son origine bien en amont : dans le logiciel de Conception Assistée par Ordinateur (CAO). Chaque ligne, surface et volume que vous créez porte en elle l’ADN de sa future fabrication. Les approches de modélisation pensées pour l’usinage ou le moulage ne se transposent pas directement à la fabrication additive, qui obéit à ses propres lois physiques, notamment la déposition couche par couche et l’anisotropie des matériaux.

La véritable clé n’est donc pas de « réparer » des fichiers STL défaillants, mais d’adopter une démarche de géométrie intentionnelle. Il s’agit de traiter les contraintes de l’impression 3D non comme des problèmes à corriger a posteriori, mais comme des paramètres de conception fondamentaux. Penser en termes de largeur d’extrusion, d’angles d’auto-support et de comportement des matériaux dès la phase de CAO est la seule méthode fiable pour passer du modèle virtuel à la pièce physique sans erreur.

Cet article n’est pas une liste de « trucs et astuces » de slicing. C’est un guide stratégique de Design for Additive Manufacturing (DfAM) centré sur la CAO. Nous allons explorer les principes géométriques et structurels qui permettent de concevoir des pièces non seulement imprimables, mais aussi fonctionnelles et robustes, directement depuis votre environnement de modélisation.

Pourquoi prévoir un jeu de 0,2 mm est vital pour vos pièces emboîtables imprimées ?

En mécanique traditionnelle, la notion de jeu fonctionnel est acquise. En impression 3D, elle devient critique et moins intuitive. Concevoir deux pièces destinées à s’emboîter avec des dimensions nominales identiques (ex: un axe de 10 mm dans un trou de 10 mm) garantit un échec. Les phénomènes de dilatation thermique du matériau extrudé, les légères variations dimensionnelles de l’imprimante et la texture de surface des couches créent une interférence systématique. Un jeu nul en CAO se traduit par un assemblage forcé, voire impossible, en réalité.

La valeur de ce jeu n’est pas universelle ; elle dépend de la technologie, du matériau et de la précision de la machine. Cependant, une règle empirique solide existe. Pour la technologie FDM (Fused Deposition Modeling), la plus répandue, une étude comparative des tolérances montre des variations allant de ±0,2 à 0,5 mm pour le FDM, alors que des technologies plus précises comme la stéréolithographie (SLA) peuvent atteindre ±0,05 mm. Pour un assemblage standard par emboîtement ou glissement en FDM, un jeu diamétral de 0,2 mm à 0,4 mm est un point de départ fiable.

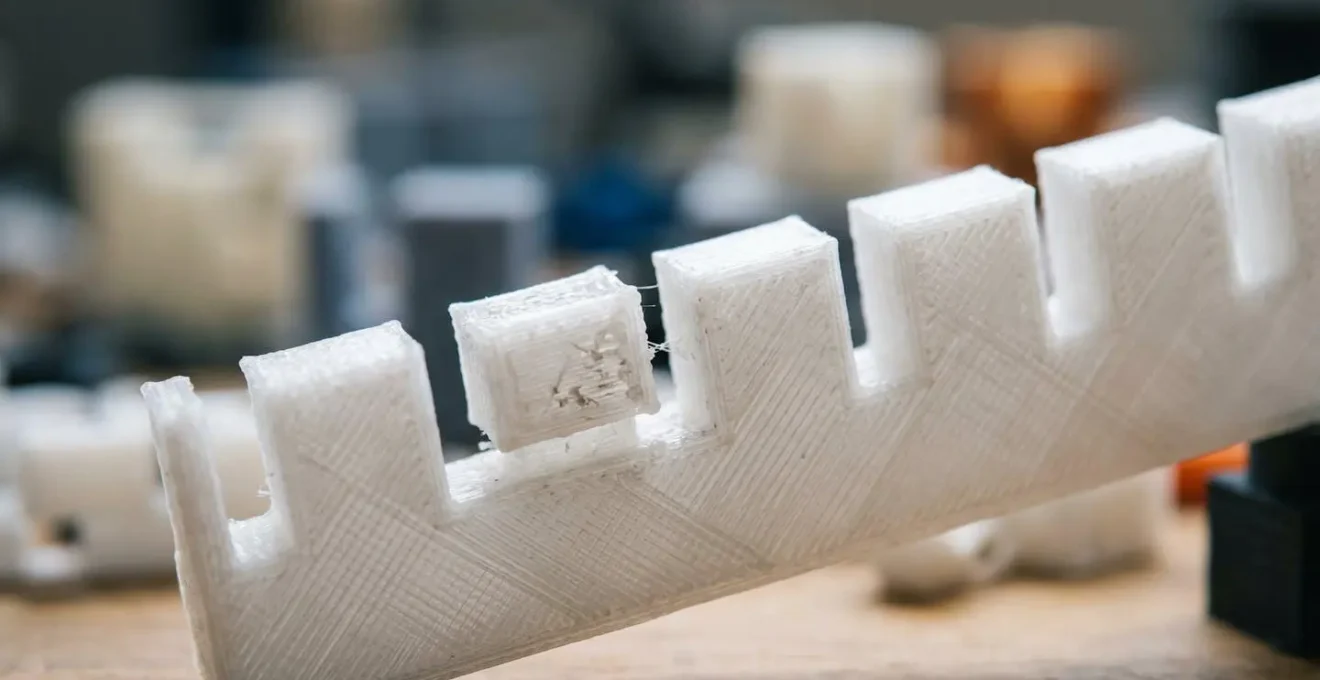

Pour maîtriser cette variable, la meilleure approche est de la calibrer. Concevez et imprimez une pièce de test spécifique, comme celle visible ci-dessous, qui présente une série d’emboîtements avec des jeux progressifs (0,1 mm, 0,15 mm, 0,2 mm, etc.). Cet outil simple vous permet de déterminer empiriquement le jeu optimal pour votre couple machine/matériau et de l’intégrer comme une contrainte de conception dans tous vos futurs projets. C’est l’essence même de la géométrie intentionnelle : anticiper le comportement physique dès la modélisation.

Ce calibre devient alors une référence physique pour votre atelier. Il vous permet de qualifier rapidement un nouveau filament ou de vérifier la calibration de votre machine. En documentant ces valeurs, vous construisez une base de connaissances qui fiabilise l’ensemble de votre processus de prototypage. La maîtrise des tolérances n’est plus une conjecture, mais une donnée d’entrée contrôlée.

STL ou 3MF : quel format de fichier préserve le mieux la géométrie de vos courbes ?

Le choix du format de fichier d’export depuis la CAO est une décision stratégique qui impacte directement la fidélité de la pièce finale. Pendant des décennies, le format STL (Standard Tessellation Language) a été la norme de facto. Son principe est simple : il approxime la surface de votre modèle 3D par un maillage de triangles. C’est là que réside sa principale faiblesse. Une courbe parfaite ou une surface complexe en CAO est convertie en une série de facettes planes. Si la résolution de cette « tessellation » est trop faible, les courbes deviennent polygonales et les détails fins sont perdus. Augmenter la résolution produit des fichiers STL extrêmement lourds, car le format ne gère pas la redondance d’information.

Face à ces limites, un nouveau standard a émergé : le 3MF (3D Manufacturing Format). Conçu comme un format moderne et complet, le 3MF ne se contente pas de décrire une géométrie approximée. Il encapsule dans un seul fichier compressé (basé sur XML) un ensemble d’informations cruciales pour la fabrication : géométrie précise, couleurs, matériaux multiples, et même des métadonnées comme les paramètres d’impression. Il préserve la nature mathématique des courbes plus fidèlement et intègre des mécanismes de validation pour éviter les fichiers corrompus.

Le tableau suivant, basé sur une analyse comparative technique, résume les différences clés. Il met en évidence la supériorité du 3MF pour les applications professionnelles où la précision et l’intégrité des données sont primordiales.

Bien que le 3MF soit techniquement supérieur, le STL reste très répandu. Si votre flux de travail l’impose, il est impératif d’optimiser l’export. Pour cela, agissez sur les paramètres de tessellation dans votre logiciel de CAO. Visez un équilibre entre précision et taille de fichier en suivant ces recommandations :

• Déviation de corde : Réglez-la à 0.01 mm ou moins pour limiter l’écart entre la courbe idéale et la facette.
• Tolérance angulaire : Une valeur entre 0.5° et 1° est un bon compromis pour la finesse des détails.
• Format d’export : Privilégiez toujours le format binaire, beaucoup plus léger que l’ASCII.
• Vérification : Utilisez systématiquement les outils de vérification d’étanchéité avant d’exporter pour éviter les erreurs de maillage.

Comment définir l’épaisseur minimale des parois pour éviter la fragilité structurelle ?

Une paroi trop fine est l’une des causes les plus courantes de défaillance structurelle en impression 3D. La pièce peut se casser lors du retrait des supports, ou simplement être trop fragile pour son application fonctionnelle. Plus subtilement, une épaisseur de paroi mal définie peut créer des problèmes lors du slicing. Si l’épaisseur n’est pas un multiple entier de la largeur d’extrusion de la buse, le slicer peut générer des passes de remplissage incomplètes, créant des vides internes qui affaiblissent considérablement la structure.

La règle fondamentale du DfAM est donc de concevoir les parois avec une épaisseur qui est un multiple direct du diamètre de votre buse. Pour une buse standard de 0,4 mm, des épaisseurs de 0,8 mm (2 périmètres), 1,2 mm (3 périmètres) ou 1,6 mm (4 périmètres) garantiront des parois pleines et solides, sans remplissage lacunaire. Cette approche de « géométrie intentionnelle » élimine les approximations du slicer et vous donne un contrôle total sur l’intégrité structurelle de la pièce.

En ce qui concerne les valeurs minimales absolues, elles varient selon la technologie. Les recommandations techniques indiquent généralement une épaisseur minimale de 1 à 2 mm pour une impression FDM robuste avec une buse de 0.4mm. En dessous de 1 mm, la pièce devient difficile à manipuler et très fragile. Pour des technologies comme la résine SLA, où la précision est plus élevée, on peut descendre à des parois de 0,5 mm, mais cela reste réservé à des applications non structurelles. Pour une pièce mécanique destinée à subir des contraintes, une épaisseur de 1,6 mm à 2 mm est une base de conception beaucoup plus sûre en FDM.

Il est donc essentiel de définir ce paramètre comme une règle de conception dans votre logiciel CAO. Utilisez les outils d’analyse d’épaisseur pour vérifier systématiquement que toutes les parois de votre modèle respectent le minimum requis avant même de penser à l’export. Cette vérification simple prévient des échecs coûteux en temps et en matériau.

Le problème de maillage invisible qui rend votre fichier « non manifold » et inexploitable

Un fichier 3D peut paraître parfait à l’écran, mais être totalement inexploitable par un slicer. La cause est souvent une géométrie « non manifold » ou « non étanche ». Imaginez votre modèle comme un ballon : pour être imprimable, il doit être parfaitement hermétique. Une géométrie non manifold est un ballon qui a des trous, des parois internes qui ne mènent nulle part, ou des faces inversées (dont la « normale », qui définit l’extérieur de la matière, pointe vers l’intérieur). Pour un logiciel de slicing, qui doit décider où déposer de la matière, un tel modèle est une énigme insoluble, conduisant à des erreurs d’impression ou à un échec complet du calcul des couches.

Ces erreurs sont souvent invisibles en vue standard et proviennent d’opérations de modélisation courantes. Les causes principales incluent des opérations booléennes (union, soustraction) qui ont échoué partiellement, des volumes qui se superposent sans être correctement fusionnés, ou des arêtes internes laissées par des constructions complexes. Le problème n’est pas le format de fichier (bien que le STL soit plus sujet à la corruption), mais bien la topologie du modèle généré dans la CAO.

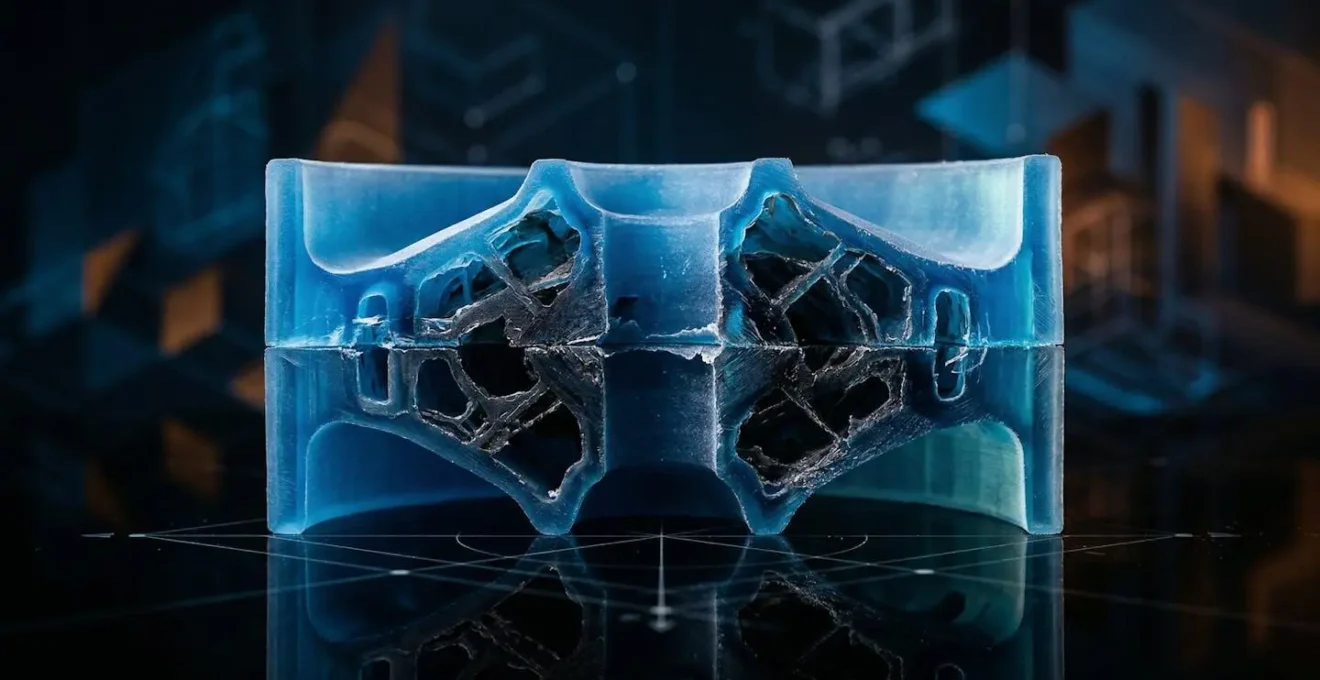

Détecter ces problèmes en amont est crucial. La plupart des logiciels de CAO modernes intègrent des outils pour cela. L’outil d’analyse de section, comme visualisé ci-dessous, est particulièrement puissant. Il vous permet de « couper » virtuellement votre modèle pour inspecter sa structure interne et repérer les vides ou les parois superposées. De même, l’activation de la visualisation des normales permet de repérer instantanément les faces inversées, souvent affichées dans une couleur différente.

Une fois le problème identifié dans la CAO, la correction est souvent plus simple qu’avec un outil de réparation externe, car vous pouvez revenir sur l’opération qui a causé le défaut. Si l’export a déjà été fait, des outils comme 3D Builder (inclus dans Windows) ou Autodesk Meshmixer offrent des fonctions de réparation automatique efficaces. Cependant, la meilleure approche reste la prévention : une modélisation propre et une vérification systématique dans la CAO avant chaque export.

Quand utiliser l’optimisation topologique pour alléger une pièce de 40% sans perte de force ?

L’optimisation topologique est l’une des techniques les plus avancées du DfAM. Elle consiste à utiliser un logiciel pour déterminer la distribution idéale de matière dans un volume donné afin de répondre à un ensemble de contraintes mécaniques (charges, supports, déformations). Le résultat est souvent une structure organique, de type squelettique, qui retire toute la matière non essentielle tout en conservant les chemins de force critiques. C’est le summum de la « géométrie intentionnelle », où la forme est entièrement dictée par la fonction.

Cette technique n’est pas à utiliser pour toutes les pièces. Son domaine de prédilection est celui où le rapport poids/résistance est le facteur le plus critique. Pensez aux secteurs de l’aéronautique, du sport automobile, des drones ou des prothèses médicales, où chaque gramme économisé se traduit par un gain de performance ou d’efficacité énergétique. Les études d’optimisation démontrent une potentielle réduction de masse de 30 à 50% tout en maintenant, voire en améliorant, la rigidité et la résistance de la pièce par rapport à un design « massif » traditionnel.

Le processus commence dans le logiciel de CAO ou un module de simulation (FEA – Finite Element Analysis). L’ingénieur définit l’espace de conception maximal, les points de fixation, les zones où des charges seront appliquées, et les zones à préserver (comme les interfaces de montage). L’algorithme se charge alors d’ « éroder » la matière superflue. Le résultat est une géométrie complexe, souvent impossible à fabriquer par des méthodes traditionnelles, mais parfaitement adaptée à l’impression 3D. Cette synergie entre l’optimisation topologique et la fabrication additive permet de créer des composants d’une efficacité structurelle inégalée.

L’utilisation de cette méthode est donc justifiée lorsque les objectifs de performance ne peuvent être atteints par une conception conventionnelle. Elle représente un investissement en temps de calcul et en expertise, mais les gains obtenus sur des pièces à haute valeur ajoutée sont considérables. C’est une transition d’une conception basée sur l’intuition de l’ingénieur à une conception pilotée par les données de simulation.

Comment modifier votre design pour réduire le besoin de supports d’impression ?

Les structures de support sont souvent un mal nécessaire en impression 3D FDM. Elles permettent d’imprimer les surplombs (« overhangs ») et les ponts (« bridges »), mais elles ont un coût : augmentation du temps d’impression, consommation de matériau et, surtout, un post-traitement fastidieux qui peut endommager la surface de la pièce. Une stratégie DfAM efficace vise à minimiser, voire éliminer, le besoin de supports directement au stade de la conception.

La première règle est celle de l’angle. La plupart des imprimantes FDM peuvent gérer des surplombs jusqu’à 45 degrés par rapport à la verticale sans support. En intégrant cette contrainte dans votre modélisation, vous pouvez transformer des surplombs à 90 degrés, qui nécessiteraient des supports, en chanfreins ou congés à 45 degrés qui sont auto-portants. C’est un changement de design simple avec un impact majeur sur la fabricabilité.

Pour les géométries plus complexes, plusieurs techniques de conception avancées peuvent être employées :

• Trous en goutte d’eau : Au lieu d’un trou horizontal parfaitement circulaire, qui nécessite un support pour sa partie supérieure, modifiez sa géométrie en forme de goutte d’eau. La partie supérieure devient alors une arche auto-portante.
• Ponts auto-portants : Pour des ouvertures de petite taille (généralement jusqu’à 10 mm), l’imprimante peut « ponter » le vide en étirant les filaments. Concevez vos pièces en tenant compte de cette capacité.
• Conception modulaire : C’est la stratégie la plus puissante. Au lieu de modéliser une pièce complexe en un seul bloc, divisez-la en plusieurs composants plus simples, imprimables à plat et donc sans aucun support. L’assemblage se fait ensuite via des jonctions intégrées comme des queues d’aronde, des clips ou des vissages. Cette approche transforme un problème de fabrication en un simple exercice d’assemblage.

L’orientation de la pièce sur le plateau d’impression est également un paramètre de conception à anticiper. Parfois, une simple rotation du modèle dans la CAO peut radicalement changer la quantité de supports nécessaires. Pensez toujours à l’orientation qui minimisera les surplombs critiques avant de finaliser votre design.

Comment imprimer des charnières fonctionnelles en une seule pièce (assemblage in-situ) ?

La capacité d’imprimer des assemblages fonctionnels en une seule fois, ou « print-in-place », est une démonstration spectaculaire des possibilités offertes par la fabrication additive. Les charnières sont l’exemple le plus courant. Au lieu d’imprimer deux ou trois composants distincts et de les assembler avec une goupille, il est possible de concevoir et d’imprimer la charnière complète, déjà assemblée et fonctionnelle, dès sa sortie de l’imprimante.

Le secret réside, une fois de plus, dans la maîtrise du jeu fonctionnel dans la CAO. La conception d’une charnière in-situ implique de modéliser l’axe et son logement comme deux corps distincts, mais positionnés l’un dans l’autre. Un jeu vertical et horizontal précis doit être ménagé entre ces corps. Ce jeu doit être suffisamment faible pour que les premières couches de l’axe puissent ponter et s’imprimer sur les couches inférieures du logement, mais suffisamment grand pour que les pièces ne fusionnent pas pendant l’impression et puissent se libérer après un léger effort.

La valeur de ce jeu est critique. Un jeu de 0,2 à 0,4 mm est un bon point de départ pour la technologie FDM, mais il devra être affiné en fonction de votre machine et de votre matériau (en lien direct avec les principes vus dans la première section). Le jeu vertical est également important : une distance d’au moins une hauteur de couche (ex: 0,2 mm) entre les surfaces horizontales en contact est nécessaire pour éviter la fusion.

Le choix du matériau est tout aussi crucial pour la durabilité de la charnière. Si le PLA peut être utilisé pour des prototypes à faible contrainte, des matériaux plus techniques sont nécessaires pour des applications fonctionnelles. Pour des charnières qui doivent résister à des cycles répétés, des matériaux comme l’ABS, le PC (polycarbonate) ou le Nylon sont recommandés pour leur excellente résistance à l’usure et leur ténacité. Ces matériaux offrent une meilleure combinaison de rigidité et de flexibilité, évitant une rupture fragile au niveau de l’axe.

Prototypage rapide : comment valider la résistance mécanique d’une pièce avant le moule acier ?

Le prototypage rapide ne se limite pas à la validation de la forme et de l’ajustement. Il peut et doit être utilisé pour une première validation de la résistance mécanique d’une pièce, bien avant d’engager les coûts considérables d’un moule d’injection en acier. Cependant, pour que ces tests soient pertinents, il faut comprendre et maîtriser un concept fondamental de l’impression FDM : l’anisotropie.

Une pièce imprimée en 3D n’a pas les mêmes propriétés mécaniques dans toutes les directions. La liaison entre les couches (sur l’axe Z) est intrinsèquement plus faible que la cohésion de la matière au sein d’une même couche (sur le plan XY). En effet, les tests mécaniques révèlent que la résistance à la traction entre les couches est souvent 40 à 50% plus faible que dans le plan d’impression. C’est un facteur critique. Une pièce conçue pour travailler en traction doit donc être orientée sur le plateau de manière à ce que les couches soient alignées avec l’effort principal, et non perpendiculaires à celui-ci.

Anticiper cette anisotropie est un acte de conception. L’analyse par éléments finis (FEA) dans votre logiciel CAO permet d’identifier les zones de contrainte maximale et la direction des efforts. Cette information doit guider votre choix d’orientation d’impression. Par exemple, un mousqueton imprimé « à plat » sera beaucoup plus résistant qu’un mousqueton imprimé « debout », car dans le premier cas, les efforts de traction s’exercent le long des filaments continus.

Pour aller au-delà de la simulation et obtenir des données quantitatives, il est possible de mettre en place un protocole de test simple mais rigoureux. Ce processus itératif permet de valider et d’améliorer la conception avant de passer à l’étape de production.

En intégrant ces principes de géométrie intentionnelle et de DfAM dans votre flux de travail quotidien, vous transformez votre logiciel CAO en un puissant outil de prédiction et de contrôle. Vous ne subissez plus les échecs d’impression ; vous les prévenez à la source, garantissant des pièces techniques fiables, fonctionnelles et optimisées dès la première tentative.
