Comment configurer votre slicer pour réduire le temps d’impression de 30% sans perdre en qualité ?

La scène est familière pour tout maker : vous lancez une impression complexe, le slicer annonce 14 heures, et une longue attente commence. La tentation est grande de pousser le curseur de la vitesse, d’augmenter la hauteur de couche ou de réduire drastiquement le remplissage. Ces solutions, bien que rapides, mènent souvent à une déception : une pièce fragile, des détails perdus, des artefacts de surface qui ruinent des heures de travail. Le compromis semble inévitable, forçant un choix binaire entre vitesse et qualité.

Pourtant, cette approche frontale ignore l’intelligence au cœur du processus : le slicer lui-même. Des logiciels comme Cura ou PrusaSlicer ne sont pas de simples traducteurs de STL en G-code ; ce sont des calculateurs sophistiqués dont les paramètres avancés agissent comme de véritables leviers d’optimisation. La maîtrise de ces réglages, souvent cachés dans des sous-menus, permet d’exploiter la physique de l’extrusion à son avantage, plutôt que de la subir.

Mais si la véritable clé n’était pas un compromis brutal, mais une série de micro-ajustements stratégiques ? Et si comprendre la logique algorithmique de votre slicer permettait de réduire le temps d’impression de 30%, non pas en sacrifiant la qualité, mais en l’améliorant ? C’est le secret des techniciens les plus aguerris : ils ne se battent pas contre les contraintes de l’impression FDM, ils les contournent avec intelligence logicielle.

Cet article n’est pas un guide de plus sur les réglages de base. C’est une plongée dans les arcanes de votre slicer pour débloquer des gains de performance que vous ne soupçonniez pas. Nous allons décortiquer les mythes, explorer les paramètres oubliés et, finalement, vous apprendre à modéliser vos pièces en amont pour rendre l’impression plus rapide, plus simple et plus fiable.

Pour naviguer efficacement à travers ces optimisations expertes, voici la structure que nous allons suivre. Chaque section s’attaque à un aspect précis de la configuration, des fondamentaux revisités aux techniques de conception les plus avancées.

Pourquoi passer de 20% à 40% de remplissage ne double pas la solidité de la pièce ?

L’un des mythes les plus tenaces en impression 3D est la relation linéaire entre le pourcentage de remplissage (infill) et la solidité de la pièce. En réalité, cette corrélation est loin d’être directe et présente un rendement fortement décroissant. Doubler le remplissage ne double pas la résistance, mais augmente considérablement le temps d’impression et la consommation de filament. La physique de l’extrusion et la mécanique des structures nous enseignent une leçon contre-intuitive : la force vient des périmètres, pas du cœur.

Des analyses approfondies le confirment : la résistance augmente de manière significative jusqu’à un certain seuil, puis stagne. Par exemple, selon une analyse de 3DHubs, la résistance augmente de 25% entre 25% et 50% de remplissage, mais seulement de 10% entre 50% et 75%. Ce gain marginal ne justifie que rarement le temps et le coût supplémentaires. La véritable optimisation consiste à renforcer la pièce là où c’est nécessaire, en utilisant des stratégies plus intelligentes que le remplissage massif.

La solution réside dans l’augmentation du nombre de parois (ou « shells »). Une pièce avec 3 ou 4 parois et un remplissage de 15% sera souvent plus robuste et plus rapide à imprimer qu’une pièce avec 2 parois et 40% de remplissage. Cette approche s’inspire de la théorie du panneau sandwich, où les surfaces extérieures supportent la majorité des contraintes. De plus, le choix du motif de remplissage est crucial. Un motif gyroïde ou triangulaire offre une résistance multidirectionnelle supérieure à un simple quadrillage, pour une densité équivalente.

Les slicers modernes proposent même du remplissage adaptatif (ou « Adaptive Cubic » dans PrusaSlicer), qui concentre la densité près des surfaces et la réduit au centre de la pièce. C’est le compromis intelligent par excellence : solidité là où elle compte, et vitesse partout ailleurs.

Comment placer des supports personnalisés pour faciliter le retrait post-impression ?

Les supports d’impression sont un mal nécessaire. Mal configurés, ils laissent des marques disgracieuses, sont difficiles à retirer et peuvent même endommager la pièce. L’approche par défaut (« tout supporter au-delà de 45° ») est une solution de facilité qui génère un surplus de travail en post-traitement. La maîtrise réside dans la géométrie adaptative des supports, en choisissant le bon type et en ajustant finement leur interface avec le modèle.

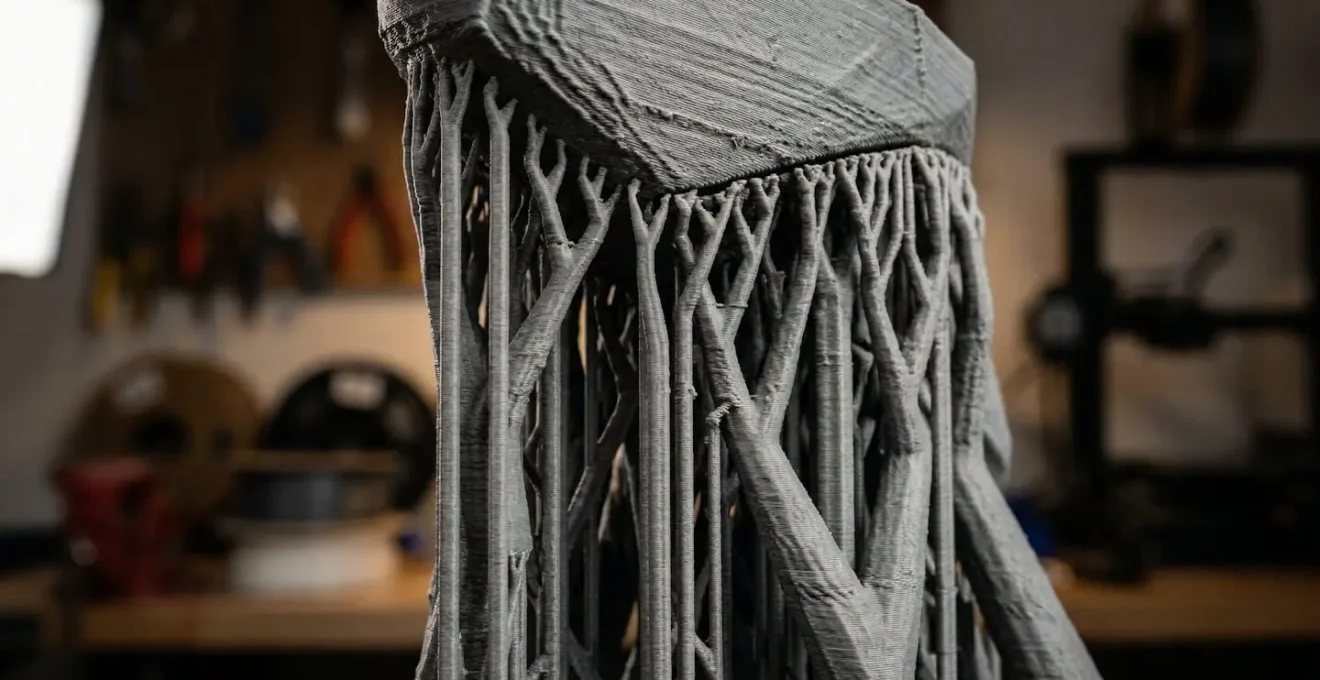

L’une des plus grandes avancées logicielles est le développement des supports en arbre (« tree supports »), popularisés par Cura. Contrairement aux supports en treillis classiques qui créent une forêt dense sous les surplombs, les supports en arbre génèrent des branches organiques qui ne touchent le modèle qu’aux points strictement nécessaires. Ils utilisent moins de matière, s’impriment plus vite et, surtout, se retirent avec une facilité déconcertante, souvent en un seul bloc.

technical accuracy > artistic composition. Absolutely no legible text, letters, numbers, logos, or UI elements. »/>

Au-delà du type, le réglage le plus critique est la distance Z, l’espace vertical entre le haut du support et le bas de la pièce. C’est un micro-ajustement stratégique. Une distance trop faible fusionnera le support au modèle ; une distance trop grande provoquera l’affaissement des premières couches. Une valeur optimale se situe généralement entre 0.16 et 0.3 mm, souvent l’équivalent d’une ou deux hauteurs de couche. Ce paramètre, combiné à des « bloqueurs de support » que vous pouvez placer manuellement pour protéger certaines zones, vous donne un contrôle total sur le résultat final, transformant le calvaire du post-traitement en une simple formalité.

Cura ou PrusaSlicer : lequel offre le meilleur contrôle pour les géométries complexes ?

La question du « meilleur » slicer est un débat sans fin dans la communauté des makers. La réalité est que Cura et PrusaSlicer, les deux leaders du marché, ont des philosophies différentes. Comprendre leur logique algorithmique respective permet de choisir le bon outil pour la bonne tâche, surtout face à des géométries complexes. Comme le note Makershop, Cura offre un équilibre entre facilité d’utilisation et personnalisation, ce qui explique sa popularité massive.

Cura offre un équilibre entre facilité d’utilisation et personnalisation, ce qui en fait l’un des slicers les plus utilisés au monde aujourd’hui.

– Makershop, Blog Makershop – Les meilleurs slicers 2024

Cura peut être vu comme un laboratoire d’expérimentation, avec un nombre impressionnant de plugins et de paramètres (plus de 400). Son moteur de génération de parois Arachne, qui permet une largeur de ligne variable, est une révolution pour imprimer des parois fines avec une précision inégalée. Cependant, cette flexibilité peut parfois se faire au détriment d’une certaine rigueur, le rendant plus permissif mais potentiellement moins prévisible pour des pièces mécaniques de haute précision.

PrusaSlicer, de son côté, est un instrument de précision. Développé à l’origine pour les imprimantes Prusa, il s’est ouvert et propose aujourd’hui plus de 180 profils testés pour diverses machines. Son point fort réside dans le contrôle fin. Les « Mesh Modifiers » (modificateurs de maillage) sont bien plus puissants que les « Per-Model Settings » de Cura, permettant d’appliquer des réglages de remplissage, de parois ou de supports différents à des zones spécifiques d’une même pièce. De même, son contrôle des coutures (l’endroit où chaque couche commence et se termine) est plus avancé, un détail crucial pour l’esthétique et la solidité des pièces fonctionnelles.

Le tableau suivant synthétise les approches de ces deux géants face aux défis des géométries complexes.

Le réglage de rétraction oublié qui cause des cheveux d’ange sur toutes vos pièces

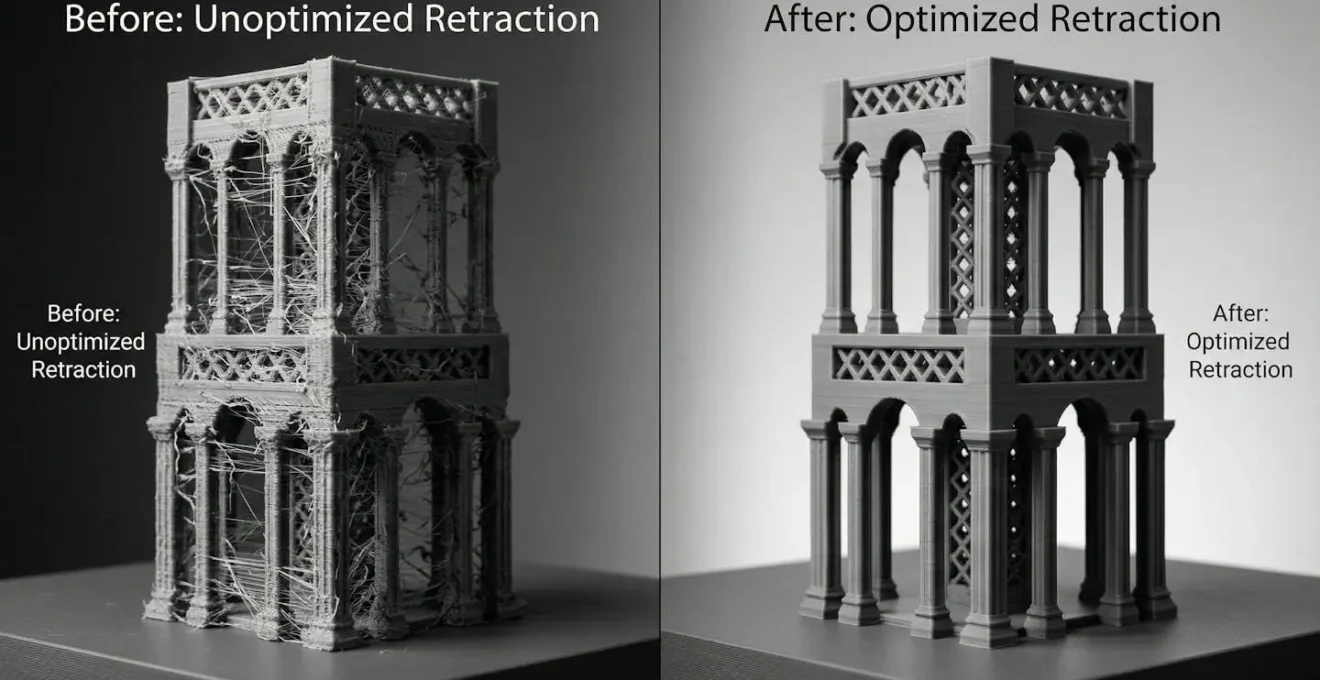

Le « stringing », ou l’apparition de fins cheveux d’ange entre les différentes parties d’une impression, est l’un des problèmes les plus frustrants. L’instinct premier est de jouer sur les deux paramètres évidents : la distance de rétraction et la vitesse de rétraction. Si ces réglages sont fondamentaux, s’acharner dessus ne suffit souvent pas. La solution se trouve dans des paramètres plus subtils qui contrôlent le comportement de la buse pendant les déplacements où elle n’extrude pas (travel moves).

Le paramètre le plus puissant et le plus souvent ignoré est le « Combing Mode » (disponible dans Cura et sous des noms similaires ailleurs). Par défaut, pour aller d’un point A à un point B, la buse prend le chemin le plus court, même si cela implique de survoler le vide ou des parties déjà imprimées, créant du stringing. En activant le Combing sur « Not in Skin » ou « Within Infill », vous forcez la buse à se déplacer en restant à l’intérieur des parois de l’objet autant que possible. Le peu de matière qui pourrait suinter est alors déposé à l’intérieur de la pièce, devenant invisible. C’est un changement de logique algorithmique radical qui résout 90% des problèmes de stringing sans même toucher à la rétraction.

symbolic impact > technical accuracy. Absolutely no legible text, letters, numbers, logos, or UI elements. »/>

D’autres micro-ajustements stratégiques complètent ce dispositif. Le « Wipe » (essuyage de la buse) demande à la tête d’impression d’effectuer un court mouvement sur la paroi à la fin d’un périmètre pour « casser » le fil de plastique avant la rétraction. Le « Retraction Extra Prime Amount » compense le manque de matière qui peut survenir après une rétraction, évitant les petits trous au début d’une nouvelle ligne. Enfin, synchroniser la ventilation pour qu’elle ne refroidisse pas excessivement la buse pendant les longs déplacements empêche le filament de se solidifier prématurément. C’est la combinaison de ces quatre réglages qui garantit des impressions parfaitement propres.

Quand utiliser le « mode vase » pour des impressions esthétiques ultra-rapides ?

Le « mode vase » (ou « Spiralize Outer Contour ») est souvent perçu comme un gadget pour imprimer des objets décoratifs creux. Sa logique est simple : après quelques couches de fond solides, l’imprimante extrude une seule paroi continue en montant en spirale, sans jamais s’arrêter. Cela élimine la couture de la couche et permet des vitesses d’impression spectaculaires. Mais cantonner ce mode à l’esthétique serait une erreur. Pour le maker averti, c’est un outil de production redoutable aux applications surprenantes.

Ce mode est idéal pour tout objet qui doit être un contenant ou une coque : pots de fleurs, abat-jours, prototypes de boîtiers, etc. Un témoignage d’utilisateur avancé révèle une technique clé pour garantir l’étanchéité :

Je fais beaucoup d’impressions 3D et le mode vase a révolutionné ma production de pièces décoratives. En combinant un fond plein avec 3-4 couches solides et le mode spirale, j’obtiens des vases parfaitement étanches en moitié moins de temps qu’une impression classique.

– Retour d’expérience partagé sur Zonetuto.fr

L’astuce consiste donc à augmenter le nombre de couches de fond (« Bottom Layers ») à 4 ou 5, et à légèrement sur-extruder (par exemple, un Flow à 105%) pour assurer une fusion parfaite entre la base et le début de la spirale. En comprenant ses forces et ses limites (pas de surplombs complexes, une seule paroi), le mode vase devient un atout majeur pour réduire drastiquement les temps d’impression sur une large gamme de projets.

STL ou 3MF : quel format de fichier préserve le mieux la géométrie de vos courbes ?

L’optimisation ne commence pas dans le slicer, mais bien avant, au moment de l’export depuis votre logiciel de CAO. Depuis des décennies, le format STL (STereoLithography) est le standard de fait. Pourtant, c’est un format archaïque avec des limitations majeures. Un fichier STL ne décrit une surface qu’à travers une mosaïque de triangles (un maillage). Les courbes n’existent pas ; elles sont une approximation. Pour obtenir une surface lisse, il faut augmenter la résolution, ce qui fait exploser la taille du fichier de manière exponentielle.

Le format 3MF (3D Manufacturing Format) est la réponse moderne à ce problème. C’est un format de fichier open-source, soutenu par un consortium d’acteurs majeurs (Microsoft, Autodesk, Stratasys…). Plutôt qu’un simple maillage, un 3MF est une archive ZIP contenant bien plus d’informations. Il peut non seulement stocker la géométrie de manière plus efficace, mais aussi les couleurs, les matériaux, les miniatures et même les profils d’impression. Pour une qualité visuelle équivalente, un fichier 3MF est souvent 50% plus léger qu’un STL haute résolution.

Mais le plus grand avantage du 3MF est sa robustesse. Le format garantit que le modèle est « manifold » (étanche, sans trous), ce qui élimine une grande partie des erreurs de géométrie qui mènent à des échecs de slicing. Il préserve également les unités (mm, pouces) et peut contenir un projet complet avec plusieurs objets déjà positionnés sur le plateau. Passer au 3MF, c’est comme passer d’une image JPEG à un fichier Photoshop avec tous ses calques : vous préservez l’intention de conception.

La comparaison suivante, basée sur les informations du blog de Prusa3D, met en lumière les différences fondamentales.

Quand bloquer une commande client si le fichier ne respecte pas les contraintes techniques ?

Pour un professionnel ou un service d’impression 3D, accepter un fichier non viable est une perte de temps et d’argent. Un client déçu par une impression ratée blâmera le service, pas son propre fichier. Il est donc crucial d’établir une checklist de validation technique rigoureuse et de savoir refuser une commande qui ne respecte pas les contraintes fondamentales de la technologie FDM. Cette rigueur n’est pas un frein commercial, mais une garantie de qualité qui bâtit la confiance.

Comme le souligne Sinterit dans son guide, une mauvaise préparation mène inévitablement à des défauts. Bien que leur expertise soit sur le SLS, le principe reste le même : la qualité du fichier source est primordiale.

Une impression mal préparée peut entraîner des défauts de surface, des cassures ou des déformations. Un support correctement retiré garantit que votre modèle conserve ses détails et sa résistance.

– Sinterit, Guide de post-traitement professionnel

Un modèle peut sembler parfait à l’écran, mais être physiquement non imprimable. Les trois points de contrôle critiques sont : l’épaisseur des parois, l’intégrité de la géométrie et la résolution des détails. Des parois trop fines (inférieures à 2 fois le diamètre de la buse, soit 0.8mm pour une buse standard de 0.4mm) ne s’imprimeront pas correctement. Une géométrie non-manifold (avec des trous ou des faces inversées) rendra le slicing impossible ou erratique. Enfin, des détails plus fins que la résolution de l’imprimante (environ 0.2mm en FDM) seront perdus.

Mettre en place un processus d’audit systématique avant de lancer toute production est donc essentiel. Voici une feuille de route pratique pour valider un fichier client.

CAO pour l’impression 3D : comment modéliser vos pièces pour éviter les échecs d’impression ?

L’optimisation ultime se situe à la source : la conception assistée par ordinateur (CAO). Un modèle conçu spécifiquement pour la fabrication additive (DfAM – Design for Additive Manufacturing) peut réduire drastiquement les besoins en supports, améliorer la solidité et accélérer l’impression, sans même avoir à toucher aux paramètres avancés du slicer. C’est le niveau de maîtrise le plus élevé : anticiper les contraintes de la physique de l’extrusion dès la planche à dessin numérique.

La conception pour l’impression 3D repose sur quelques principes clés. D’abord, anticiper l’orientation. Une pièce sera toujours plus résistante aux contraintes appliquées perpendiculairement à ses couches. Concevez votre modèle pour qu’il soit imprimé dans l’orientation qui maximise sa robustesse fonctionnelle. Ensuite, intégrez les tolérances. Les trous ont tendance à être plus petits que prévu, et les axes plus larges. Une bonne pratique est de sous-dimensionner les trous de 0.2mm et de sur-dimensionner les axes de 0.1mm pour un ajustement parfait.

Pour les assemblages de grandes pièces, le découpage intelligent est crucial. Au lieu d’imprimer un grand objet en une fois, le diviser en parties plus petites avec des tenons, des mortaises ou des guides d’alignement intégrés dès la CAO facilite l’impression et garantit un assemblage précis et solide. Enfin, comme nous l’avons vu, privilégiez toujours l’épaisseur des parois (3 à 4 périmètres) à un remplissage dense. Une approche holistique, de la CAO au G-code, est la véritable signature d’un expert en fabrication additive.

En appliquant cette vision globale, de la modélisation à la configuration fine du slicer, vous transformez l’impression 3D d’un processus d’essais et d’erreurs en une science prédictive et efficace. Évaluez dès maintenant vos propres méthodes et intégrez ces stratégies pour des résultats plus rapides, plus propres et plus robustes.
