Comment réduire votre Time-to-Market de 3 mois grâce au prototypage 3D interne ?

Trois mois. C’est l’écart qui sépare une idée géniale lancée au bon moment d’une innovation déjà dépassée par la concurrence. En tant que chef de produit ou designer, vous connaissez cette course contre la montre. Le cycle traditionnel de développement – conception CAO, envoi à un sous-traitant, attente interminable du prototype, corrections – est un frein majeur à la vitesse. Face à cela, beaucoup de startups investissent dans une imprimante 3D interne, pensant que la machine seule est la solution miracle.

Pourtant, l’outil ne fait pas la stratégie. Réduire son Time-to-Market ne consiste pas à imprimer plus vite, mais à échouer plus vite, et à moindre coût. La véritable clé est d’adopter une mentalité de « micro-validations physiques » pour tuer les impasses de conception en quelques heures, pas en quelques semaines. Posséder la machine est le prérequis ; savoir l’intégrer dans une boucle de feedback ultra-courte est la compétence qui vous fera gagner ces précieux 90 jours.

Cet article n’est pas un catalogue de technologies. C’est un plan de bataille. Nous allons voir comment débusquer les défauts que votre logiciel CAO ne verra jamais, comment structurer vos semaines pour valider cinq itérations au lieu d’une, et comment maîtriser les détails techniques qui transforment un simple bout de plastique en un outil de décision stratégique. L’objectif : passer de l’idée au produit validé, plus vite que tous vos concurrents.

Pour naviguer efficacement à travers ces stratégies, ce guide est structuré pour vous emmener des fondamentaux de la validation physique jusqu’aux tests de résistance finaux. Le sommaire ci-dessous vous donne un aperçu complet des étapes clés que nous allons aborder.

Pourquoi un prototype physique révèle des défauts invisibles sur la CAO 3D ?

Votre modèle 3D sur écran est parfait. Les surfaces sont lisses, les assemblages s’emboîtent au centième de millimètre près, tout est logique. Pourtant, la réalité est souvent bien différente. Un logiciel de CAO, aussi puissant soit-il, est incapable de simuler l’expérience humaine et les interactions physiques complexes. C’est là que le prototype physique devient votre meilleur allié pour détecter les défauts invisibles, ces problèmes qui n’existent pas dans le monde numérique.

Ces défauts peuvent être d’ordre ergonomique, acoustique ou même liés à la maintenance. Une arête qui semble douce à l’écran peut se révéler agressive en main. Un mécanisme peut générer une vibration ou un bruit de friction totalement inattendu une fois assemblé. L’exemple de SpaceX est parlant : en 2023, leurs équipes ont pu prototyper des buses de fusée en 72 heures, révélant des contraintes thermiques et vibratoires impossibles à simuler entièrement en CAO. Tenir l’objet, le manipuler, le faire fonctionner est le seul moyen de valider ces aspects.

Pour structurer cette recherche de défauts, vous devez mettre en place des tests qui sortent du cadre purement technique. L’objectif est de confronter le prototype à une utilisation réelle, voire naïve.

Certains tests simples sont redoutablement efficaces pour révéler ces failles cachées :

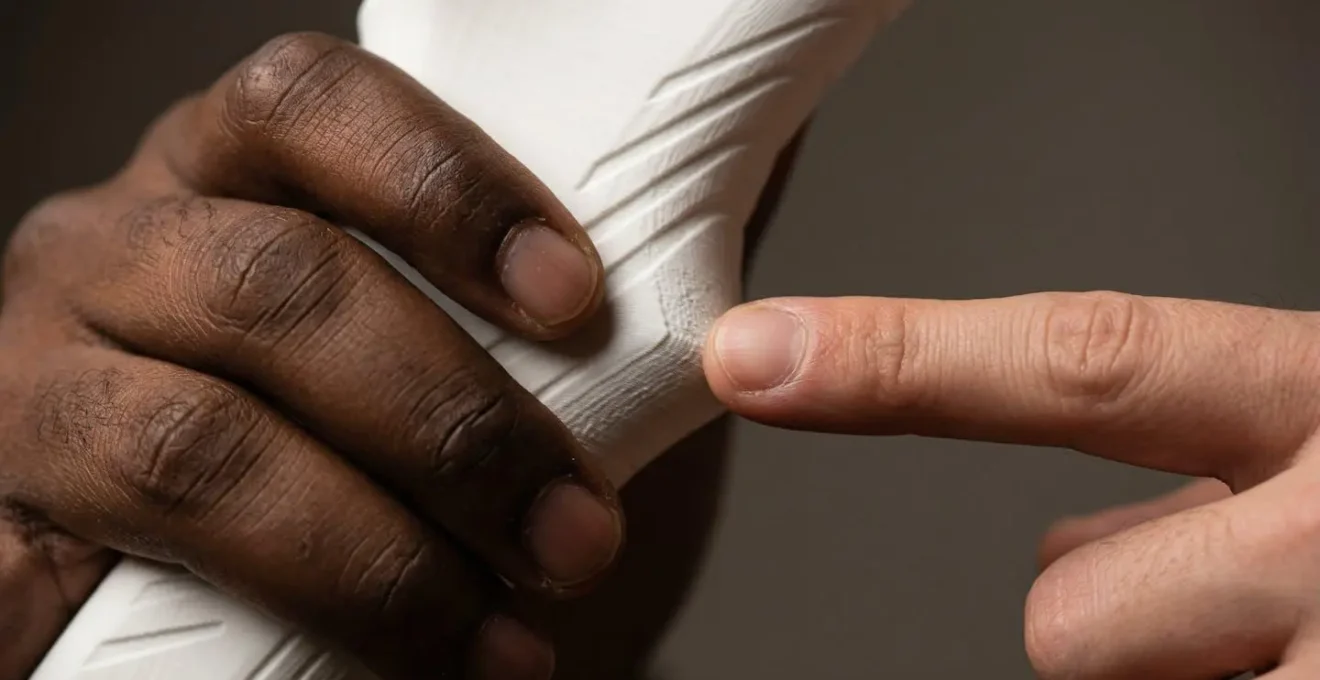

• Le test de la « main innocente » : Faites manipuler le prototype par une personne externe à l’équipe de conception. Sans briefing, son interaction naturelle révélera instantanément les problèmes d’ergonomie, les prises en main contre-intuitives ou les boutons mal placés.
• Le test acoustique et vibratoire : Mettez le prototype en condition de fonctionnement pour identifier les résonances, les frictions et les bruits parasites. Ces éléments, souvent négligés, sont cruciaux pour la qualité perçue du produit final.
• Le test de maintenance destructif : Tentez de démonter et remonter l’objet. Vous découvrirez rapidement les vis inaccessibles, les clips qui cassent au premier démontage ou les séquences de montage illogiques.

En intégrant ces tests physiques dès les premières heures du développement, vous ne perdez pas de temps : vous en gagnez. Chaque défaut détecté à ce stade est une correction qui ne coûtera pas des semaines de réingénierie plus tard.

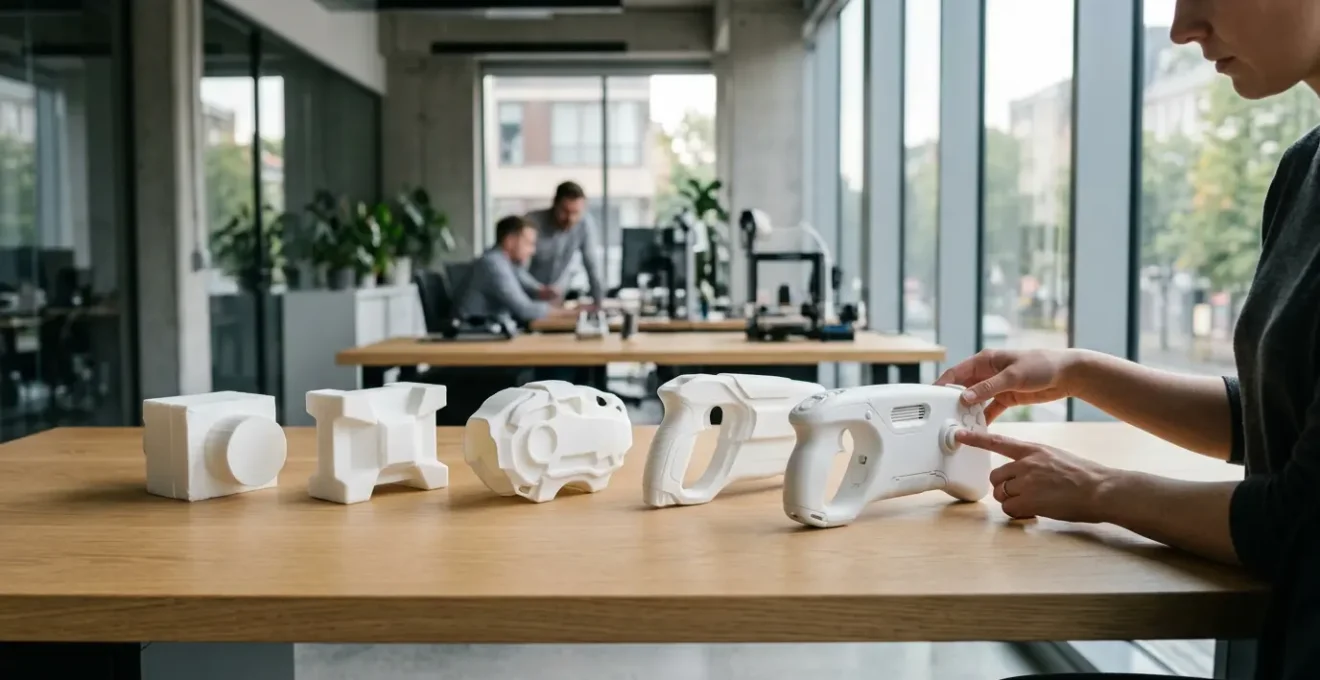

Comment valider 5 itérations de design en une semaine au lieu d’un mois ?

La vitesse n’est pas une question de puissance d’impression, mais de méthode. L’avantage fondamental du prototypage interne n’est pas de créer un prototype parfait, mais de multiplier les boucles de validation. L’objectif est de passer d’un cycle mensuel avec un sous-traitant à un cycle quotidien en interne. Au lieu de viser une validation par mois, visez une validation par jour.

La stratégie repose sur deux piliers : les micro-validations et le « batch printing ». Plutôt que de vouloir tester le produit complet, isolez une seule hypothèse à vérifier. Est-ce que ce nouveau grip est plus confortable ? Est-ce que ce clips est assez résistant ? Imprimez uniquement la partie concernée. Une petite pièce s’imprime en une ou deux heures, pas en une journée. Vous pouvez ainsi tester plusieurs options dans la même journée.

Le second pilier est l’organisation. La nuit, votre imprimante ne doit pas dormir. C’est le moment idéal pour le « batch printing » nocturne. Lancez l’impression de 3 à 5 variations de votre design avant de partir le soir. Le matin, vous avez sur votre bureau une série de prototypes prêts à être testés, comparés et critiqués. Airbus, par exemple, a réussi à itérer 15 versions d’un composant de drone en une seule semaine à Toulouse en utilisant cette méthode. Chaque matin, une nouvelle série de pièces était prête pour des tests destructifs, permettant une validation ultra-rapide des hypothèses.

Cette approche change radicalement la dynamique de la R&D. Au lieu de longues réunions théoriques, vous avez des sessions de tests physiques quotidiennes. L’équipe de conception voit immédiatement l’impact de ses modifications, ce qui stimule la créativité et accélère la prise de décision. Cette agilité a un impact économique direct ; une étude de Gartner soulignait d’ailleurs que les entreprises adoptant ces méthodes réalisent en moyenne 30% d’économies sur les budgets de R&D.

En une semaine, vous pouvez explorer un éventail de solutions qui vous aurait pris plus d’un mois avec une approche traditionnelle. Vous ne gagnez pas seulement du temps, vous augmentez drastiquement les chances de trouver la meilleure solution possible.

FDM ou SLA : quelle technologie choisir pour présenter un prototype à des investisseurs ?

Le choix de la technologie d’impression n’est pas seulement technique, il est psychologique. Lorsque vous présentez un prototype à des investisseurs, à des partenaires ou à de futurs clients, vous ne vendez pas seulement une fonction, vous vendez une vision. L’objet que vous posez sur la table doit incarner la qualité et le sérieux de votre projet. C’est pourquoi le choix entre FDM (dépôt de fil fondu) et SLA (stéréolithographie) est stratégique.

La technologie FDM est le cheval de bataille de l’itération. Elle est rapide, peu coûteuse et produit des pièces mécaniquement robustes, idéales pour les tests fonctionnels en interne. Cependant, son défaut majeur est l’aspect visuel : les lignes de couches sont souvent visibles, ce qui peut donner une perception de « bricolage » ou de produit non abouti. Pour un test de résistance, c’est parfait. Pour séduire un investisseur, c’est un risque.

La technologie SLA, à l’inverse, est l’atout séduction. Elle utilise une résine liquide photopolymérisée par un laser, ce qui permet d’obtenir des surfaces parfaitement lisses, des détails très fins et un aspect « premium » très proche d’un produit moulé par injection. Un prototype SLA donne immédiatement une perception de produit fini, tangible et crédible. Bien que plus fragile et plus coûteux à produire, son impact psychologique est sans commune mesure.

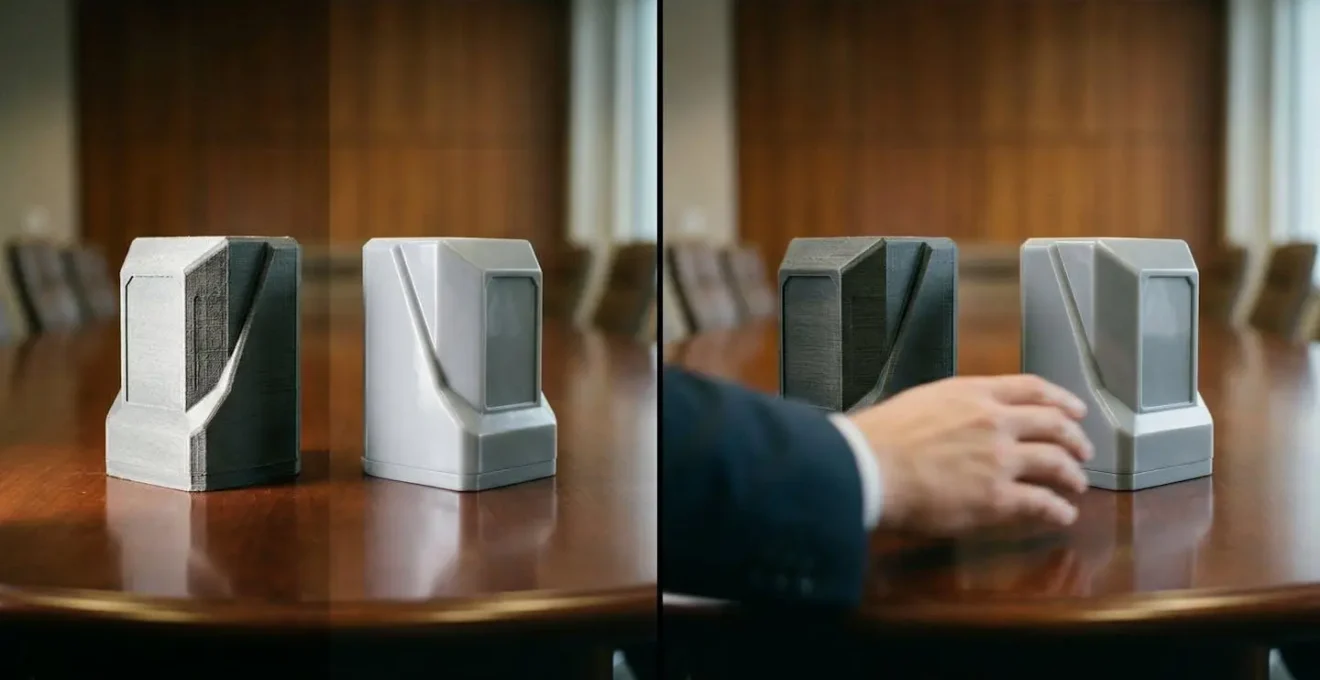

Pour faire le bon choix, ce tableau comparatif résume les points clés dans le contexte d’une présentation à des investisseurs :

Comme le souligne un rapport de Protolabs, l’impact d’un objet tangible est considérable. Selon leurs données :

L’adhésion client augmente de 40% grâce à des prototypes manipulables.

– Protolabs, Rapport interne 2024

La stratégie est donc claire : itérez vite et à bas coût en FDM pour vos tests internes, mais investissez dans un prototype SLA impeccable pour le jour de la présentation. C’est l’assurance de mettre toutes les chances de votre côté.

Le piège des tolérances d’impression qui fausse vos tests d’assemblage

Vous avez conçu deux pièces qui s’emboîtent parfaitement dans votre logiciel de CAO. Vous les imprimez, et… impossible de les assembler. Ou pire, elles flottent l’une dans l’autre. C’est le piège classique des tolérances d’impression, un détail technique qui peut anéantir des jours de travail et fausser complètement vos tests d’assemblage. Chaque machine, chaque matériau et même chaque orientation d’impression a sa propre marge d’erreur.

La précision dimensionnelle d’une impression 3D n’est jamais absolue. Elle dépend de la technologie, de la qualité de la machine et des réglages. Par exemple, la technologie SLA excelle en résolution, atteignant des tolérances de 25 à 100 microns, tandis qu’une machine FDM standard aura une précision de l’ordre de 0,2 à 0,3 mm. Ignorer cette réalité, c’est concevoir des pièces qui ne fonctionneront jamais dans le monde physique.

Le secret n’est pas de viser une précision parfaite, mais de la caractériser et de l’intégrer dans votre conception. Vous devez connaître votre machine comme un pilote connaît sa voiture. Pour cela, il est indispensable de mettre en place un protocole de calibration systématique. Avant même de lancer vos prototypes produits, vous devez savoir exactement quel est l’écart entre le modèle numérique et la pièce réelle produite par votre imprimante.

Ce n’est pas une perte de temps, c’est un investissement qui vous assurera des assemblages fiables dès la première impression. En documentant les corrections à appliquer pour chaque type d’ajustement (glissant, pressé, rotatif), vous créez un référentiel précieux pour toute l’équipe de conception.

Une fois ce travail effectué, vous ne concevrez plus dans l’abstrait. Vous saurez qu’pour un axe de 10 mm devant coulisser dans un trou, il faudra modéliser le trou à 10,2 mm. Ce savoir-faire est l’une des compétences les plus critiques pour un prototypage rapide et efficace.

Comment obtenir une finition « aspect produit fini » sur une pièce brute en PLA ?

Un prototype FDM en PLA ou ABS sort de l’imprimante avec des lignes de couches visibles. Pour des tests fonctionnels, c’est suffisant. Mais pour une présentation à un client, une séance photo produit ou un test utilisateur focalisé sur l’esthétique, cette finition « brute » peut nuire à la perception de qualité. Heureusement, il est tout à fait possible de transformer une pièce FDM en un objet à l’aspect lisse et professionnel, digne d’un produit final.

Le post-traitement est un art qui demande de la méthode et de la patience, mais les résultats sont spectaculaires. L’objectif est de combler les creux entre les couches et de polir la surface jusqu’à obtenir un rendu parfaitement lisse avant l’application de la peinture. C’est un processus en plusieurs étapes qui s’inspire directement des techniques de carrosserie automobile.

Il ne s’agit pas d’un simple coup de papier de verre. Pour un résultat professionnel, il faut suivre un protocole rigoureux, en utilisant les bons matériaux et en respectant les temps de séchage. La clé est la progressivité, que ce soit dans le ponçage (du grain le plus grossier au plus fin) ou dans l’application des couches de produit (mastic, apprêt, peinture, vernis).

Voici un protocole professionnel, inspiré des meilleures pratiques du secteur, pour obtenir une finition parfaite sur une pièce FDM :

1. Application du mastic de finition : Utilisez un mastic de finition pour carrosserie pour combler les interstices les plus marqués entre les couches et masquer les défauts de surface. Appliquez une fine couche et laissez sécher complètement.
2. Ponçage progressif à l’eau : Commencez par un ponçage à sec avec un grain grossier (ex: 200) pour enlever l’excédent de mastic. Passez ensuite au ponçage à l’eau avec des grains de plus en plus fins (400, 800, puis 1200) jusqu’à obtenir une surface parfaitement lisse et douce au toucher.
3. Application de l’apprêt garnissant : Appliquez un apprêt (ou « primer ») garnissant en deux fines couches croisées. L’apprêt va combler les micro-rayures restantes et créer une base d’accroche uniforme pour la peinture.
4. Peinture finale et vernis : Appliquez la peinture finale, idéalement à l’aérographe ou avec une bombe de qualité, en couches fines et régulières. Terminez par une ou deux couches de vernis de protection (mat, satiné ou brillant) pour protéger la peinture et donner l’aspect final désiré.

Il est à noter que certaines technologies, comme le frittage sélectif par laser (SLS), permettent d’obtenir directement des finitions de haute qualité. Par exemple, Samsung Electronics utilise cette technologie pour prototyper des coques de smartphones, obtenant une finition mate professionnelle sans post-traitement complexe.

Cette compétence vous donne une flexibilité immense : vous pouvez continuer à itérer rapidement avec la technologie FDM, économique et robuste, tout en ayant la capacité de produire des pièces de démonstration impeccables quand le besoin s’en fait sentir.

Pourquoi prévoir un jeu de 0,2 mm est vital pour vos pièces emboîtables imprimées ?

En mécanique de précision, le « jeu » n’est pas une erreur, c’est une intention. C’est l’espace délibérément laissé entre deux pièces pour leur permettre de fonctionner comme prévu. Dans le contexte de l’impression 3D, où les tolérances ne sont pas parfaites, la maîtrise du jeu fonctionnel est la différence entre un assemblage qui fonctionne du premier coup et une série d’impressions ratées. Et la valeur de 0,2 mm est souvent le point de départ magique pour un ajustement glissant.

Ce jeu est nécessaire pour compenser les petites variations dimensionnelles de l’impression. Sans cet espace, la friction serait trop forte, et les pièces refuseraient de s’emboîter ou se bloqueraient. Le problème est que ce jeu n’est pas universel. Il dépend de trois facteurs : le type d’assemblage souhaité, le matériau utilisé et la précision de votre imprimante. Un assemblage qui doit coulisser (jeu positif) n’aura pas le même jeu qu’un assemblage qui doit être monté en force (jeu négatif, ou « serrage »).

L’erreur cumulative est un autre facteur critique. Une petite erreur de 0,2 mm sur une seule pièce est négligeable. Mais si vous assemblez cinq pièces en série, cette erreur peut s’additionner. Comme le montrent des tests pratiques, sans jeu fonctionnel approprié, un assemblage peut présenter jusqu’à 1mm de décalage sur 5 pièces, rendant l’ensemble totalement inutilisable. Prévoir le bon jeu dès la conception CAO est donc une mesure préventive essentielle.

Pour vous guider, voici un tableau de référence des jeux fonctionnels typiques pour les matériaux les plus courants en FDM. Ces valeurs sont un excellent point de départ, à affiner ensuite avec la pièce de calibration de votre propre machine.

En intégrant systématiquement ces jeux dans vos modèles CAO, vous passerez moins de temps à poncer ou à forcer sur vos assemblages, et plus de temps à tester la fonctionnalité réelle de votre design. C’est un gain de temps et d’efficacité considérable.

Comment installer et activer un profil ICC imprimeur pour prévisualiser le résultat final ?

Voici une question qui revient souvent et qui cause beaucoup de confusion : comment utiliser un profil ICC pour l’impression 3D ? La réponse est simple et directe : on ne le fait pas. Les profils ICC (International Color Consortium) sont un standard de gestion de la couleur exclusivement dédié à l’impression 2D (jet d’encre, laser, offset). Leur rôle est de garantir que les couleurs vues à l’écran correspondent aux couleurs qui seront imprimées sur papier.

En impression 3D, le concept équivalent, mais fondamentalement différent, est le profil matériau. Ce profil, que vous configurez dans votre logiciel « slicer » (comme Cura, PrusaSlicer ou Simplify3D), ne gère pas la couleur de la même manière. Il contient un ensemble de paramètres techniques qui dictent à l’imprimante comment se comporter avec un filament spécifique.

Un profil matériau optimisé est la clé pour obtenir des impressions de qualité, fiables et répétables. Il contient des informations cruciales comme :

• La température d’extrusion : Le paramètre le plus critique, qui varie pour chaque type et même chaque couleur de filament.
• La température du plateau chauffant : Essentielle pour assurer l’adhérence de la première couche et éviter le décollement (« warping »).
• La vitesse d’impression : Une vitesse générale, mais aussi des vitesses spécifiques pour les périmètres, le remplissage ou les supports.
• Les paramètres de rétraction : Déterminent comment le filament est retiré pour éviter les fils disgracieux (« stringing ») lors des déplacements de la tête d’impression.

Plutôt que de chercher un profil ICC, votre travail consiste donc à créer et optimiser un profil matériau pour chaque bobine de filament que vous utilisez. Pour cela, l’impression de tours de température et de tests de rétraction est une étape non négociable. Ces petites pièces de calibration vous permettent de trouver expérimentalement les réglages parfaits pour votre couple machine/filament.

Pour prévisualiser le résultat, les slicers modernes offrent des modes d’affichage avancés bien plus utiles qu’un profil couleur. Utilisez les vues « Type de ligne » pour vérifier vos murs et votre remplissage, « Flux » pour détecter les zones de sous-extrusion, et « Vitesse » pour identifier les zones qui seront imprimées plus lentement et qui pourraient affecter l’aspect de surface.

Prototypage rapide : comment valider la résistance mécanique d’une pièce avant le moule acier ?

Lancer la fabrication d’un moule d’injection en acier représente un investissement de plusieurs dizaines de milliers d’euros et un engagement de plusieurs semaines. Si la pièce finale casse au premier test, le retour en arrière est catastrophique en termes de coût et de délai. C’est pourquoi la validation de la résistance mécanique en amont, grâce au prototypage rapide, n’est pas une option, mais une nécessité absolue pour dérisquer le projet.

L’impression 3D, notamment avec des matériaux techniques (ABS, PETG, Nylon, ou des composites chargés en fibre de carbone), permet de créer des prototypes fonctionnels capables de subir des tests de charge réalistes. L’objectif n’est pas d’avoir la résistance exacte de la pièce finale injectée, mais de valider la géométrie et les hypothèses de conception. Si votre prototype imprimé résiste à 80% de la charge cible, vous êtes sur la bonne voie. S’il casse à 20%, vous avez détecté une faiblesse de conception majeure, et ce, pour le coût de quelques euros de plastique.

Un facteur crucial, souvent sous-estimé, est l’anisotropie des pièces imprimées en FDM. Une pièce est beaucoup plus résistante aux efforts appliqués dans le sens des couches (en traction) qu’à ceux appliqués perpendiculairement (en cisaillement entre les couches). L’orientation de la pièce lors de l’impression a donc un impact direct et massif sur sa résistance. Pour valider une pièce, il est impératif de la tester dans sa pire orientation possible.

Pour une validation rigoureuse, un protocole de test simple mais efficace doit être mis en place :

1. Imprimer 3 exemplaires : Imprimez la pièce dans trois orientations orthogonales (à plat sur le plateau XY, debout sur l’axe XZ, et sur le côté sur l’axe YZ).

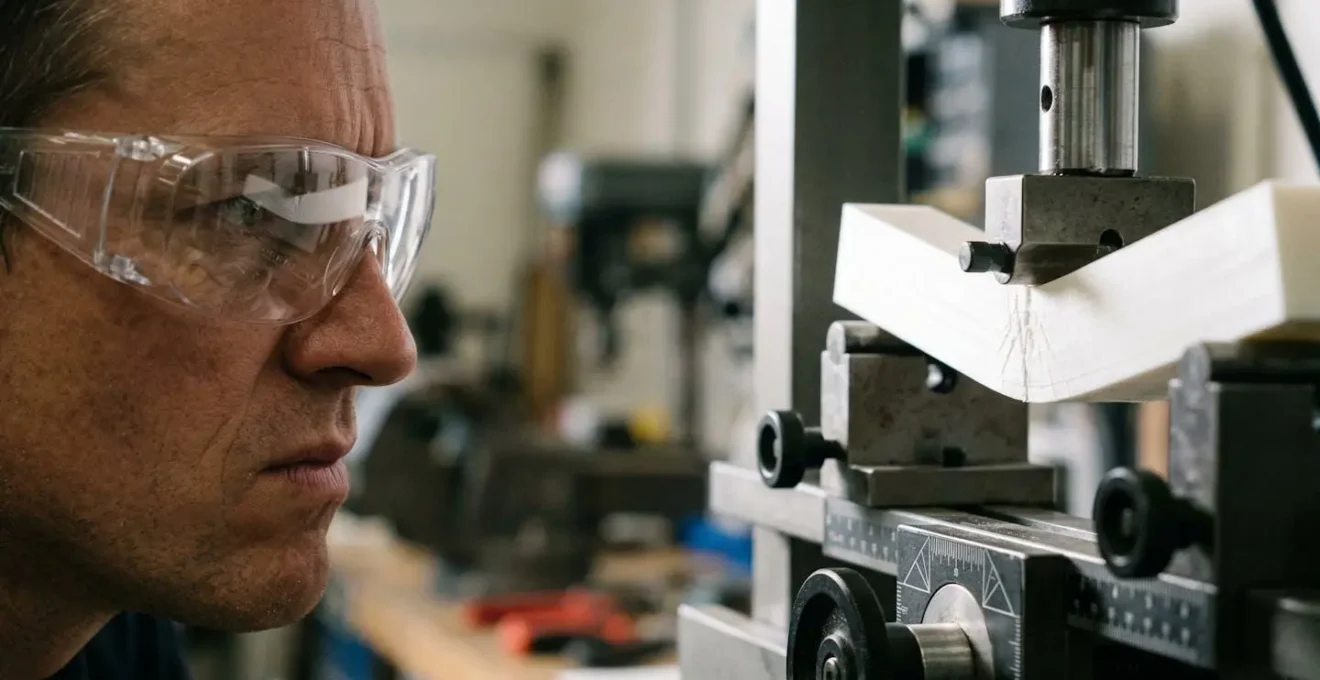

2. Mettre en place un banc de test : Utilisez un support simple et un peson (ou dynamomètre) pour appliquer une charge progressive et mesurable sur le point critique de la pièce.
3. Appliquer la charge jusqu’à rupture : Augmentez la charge lentement et notez la valeur à laquelle la pièce se déforme de manière permanente (point de cédage) et celle à laquelle elle casse.
4. Comparer avec la simulation (FEA) : Utilisez ces données réelles pour corréler et affiner votre modèle de simulation par éléments finis. Cela vous permettra de faire confiance à vos simulations pour les itérations suivantes.

Cette approche est utilisée par les plus grands pour accélérer leur TTM. Apple, par exemple, combine l’usinage CNC et l’impression 3D pour prototyper ses boîtiers, validant la résistance aux chocs par des tests destructifs progressifs, ce qui leur permet de réduire le time-to-market de 30%.

En adoptant cette stratégie de prototypage et de tests, vous transformez votre imprimante 3D en un véritable laboratoire de R&D. Vous ne vous contentez plus d’imprimer des objets, vous accélérez l’acquisition de connaissances et sécurisez vos investissements industriels. Pour mettre en pratique ces conseils, l’étape suivante consiste à analyser votre projet actuel et à définir le premier test de « micro-validation » que vous pourriez lancer dès demain.
