Design & Création graphique

Le design et la création graphique constituent le pont essentiel entre une idée abstraite et sa réalisation tangible, qu’il s’agisse d’un support imprimé ou d’un objet fonctionnel. Dans un contexte professionnel, la maîtrise des outils ne suffit plus : c’est la compréhension fine des contraintes de production qui distingue un amateur d’un expert. Que vous cherchiez à optimiser un flux de travail en PAO ou à valider une pièce mécanique par impression 3D, la rigueur technique est le socle de toute réussite créative.

Cette ressource thématique a pour vocation de déconstruire les étapes critiques de la chaîne graphique et du prototypage. Nous explorerons ici comment sécuriser vos fichiers pour l’imprimeur, comment garantir une fidélité chromatique absolue et comment transformer la modélisation 3D en un levier de réduction des coûts et des délais de mise sur le marché.

L’environnement de travail : la quête de la fidélité visuelle

La première source d’erreur dans la création graphique n’est pas logicielle, mais matérielle. Travailler sur des images ou des modélisations sans un environnement calibré revient à naviguer à l’aveugle. La perception des couleurs et des contrastes est subjective et dépendante de votre équipement.

Le choix et le calibrage de l’écran

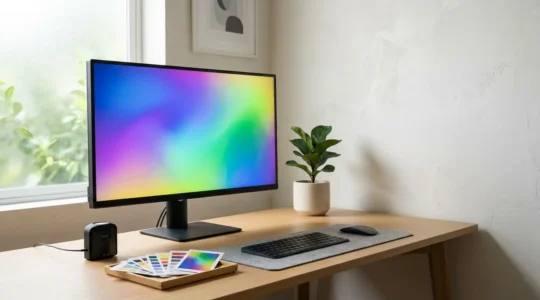

Pour garantir que ce que vous voyez à l’écran correspondra au résultat final (print ou produit), le choix du moniteur est stratégique. Un écran arts graphiques à gamut large (couvrant l’espace Adobe RGB) est souvent nécessaire pour les travaux d’impression exigeants. Cependant, même le meilleur écran du marché ne vaut rien sans une intervention rigoureuse : le calibrage.

Il est impératif d’utiliser une sonde de calibration plutôt que de se fier aux réglages d’usine. Pourquoi ? Parce que les dalles dérivent avec le temps. De plus, la luminosité de l’écran est un piège classique : un écran trop lumineux vous fera sous-exposer vos créations, résultant en des impressions ternes et sombres. Le standard industriel recommande souvent de régler le point blanc sur 5000K (D50) pour juger un travail destiné à l’impression, simulant ainsi la lumière du jour neutre.

L’ergonomie et la précision avec la tablette graphique

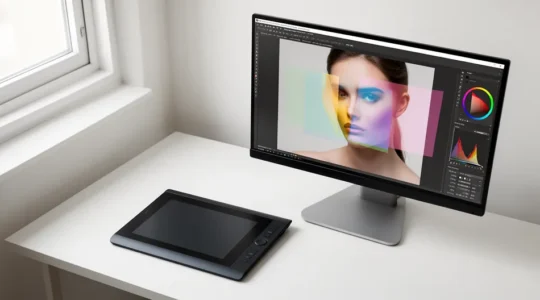

Au-delà de l’écran, l’interface main-machine joue un rôle crucial dans la productivité et la santé du créatif. La tablette graphique n’est pas réservée à l’illustration ; elle est un outil de précision redoutable pour le détourage photo et la retouche.

• Courbe de pression : Un réglage fin permet de créer des masques de fusion naturels et progressifs, impossibles à réaliser à la souris.
• Santé au travail : L’usage du stylet respecte une position plus neutre du poignet, réduisant significativement les risques de troubles musculosquelettiques (TMS) après de longues sessions de travail.
• Productivité : Programmer des raccourcis spécifiques sur la tablette permet de supprimer jusqu’à 50% des allers-retours vers le clavier.

Maîtriser la PAO et la préparation des fichiers print

La Publication Assistée par Ordinateur (PAO) ne consiste pas seulement à faire de la mise en page esthétique, mais à livrer des fichiers techniquement exploitables par les imprimeurs. Une erreur de 3 mm ou un mauvais espace colorimétrique peut entraîner le rejet d’un fichier ou une production non conforme.

Gestion des couleurs et profils ICC

Le dilemme entre les espaces Adobe RGB et sRGB ou la conversion vers le CMJN (Cyan, Magenta, Jaune, Noir) est fréquent. La stratégie recommandée est souvent de travailler le plus longtemps possible dans un espace large (RVB) pour conserver la dynamique des couleurs, et de ne convertir en CMJN qu’à la toute fin, lors de l’export PDF.

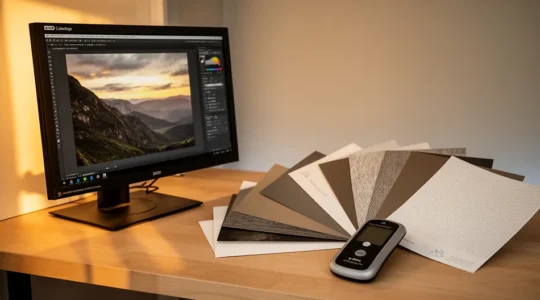

L’utilisation des profils ICC fournis par l’imprimeur permet d’activer l’épreuvage écran (soft-proofing). Cela permet de simuler, par exemple, le rendu d’un papier mat texturé directement sur votre moniteur et d’anticiper l’affadissement des couleurs avant même de lancer l’impression. Attention également à l’alerte de gamme qui signale les couleurs « impossibles » à reproduire avec des encres physiques.

Automatisation et sécurité des fichiers

Dans la production de documents longs comme des catalogues, l’automatisation est la clé pour gagner des jours de travail. L’utilisation des styles GREP dans les logiciels de mise en page permet de formater instantanément des prix ou des références complexes. De même, la fusion de données peut générer des centaines de badges ou de fiches produits en quelques minutes.

Sur le plan technique, la vigilance est de mise concernant les finitions. La surimpression du noir est un réglage souvent négligé qui permet d’éviter les liserés blancs disgracieux autour des textes fins. Enfin, le respect scrupuleux des fonds perdus (généralement 3 à 5 mm) garantit qu’aucune marge blanche n’apparaîtra à la coupe.

Le prototypage 3D : accélérer l’itération produit

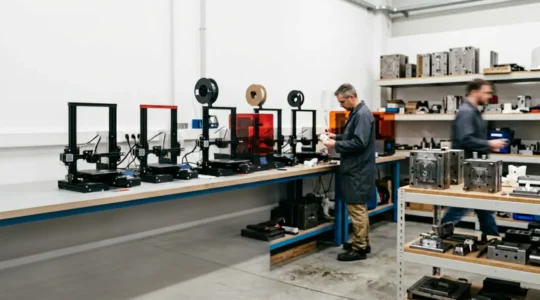

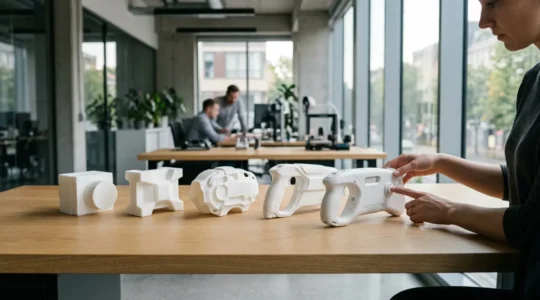

Le prototypage rapide a révolutionné la phase de conception en permettant de passer du fichier CAO à l’objet physique en quelques heures. Cela permet de réduire drastiquement le « Time-to-Market » et de valider des hypothèses techniques bien avant la création d’un moule acier coûteux.

Conception pour l’impression 3D (DfAM)

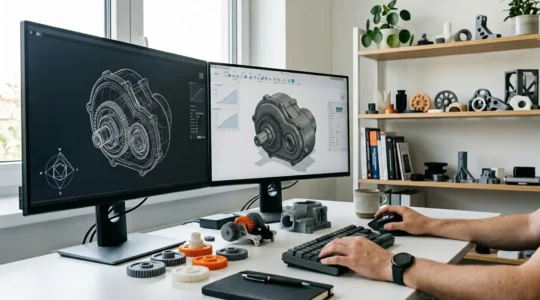

La modélisation pour l’impression 3D diffère de la modélisation pour le rendu visuel. Il est crucial de concevoir des fichiers « manifold » (étanches), sans maillage invisible qui rendrait le fichier inexploitable par le slicer. Le format de fichier est aussi un sujet de débat : si le STL reste le standard, le format 3MF gagne du terrain car il préserve mieux la géométrie des courbes et les informations de texture.

Un point critique concerne les tolérances. Contrairement à la modélisation virtuelle parfaite, la réalité physique impose des jeux fonctionnels. Prévoir un jeu de 0,2 mm est souvent vital pour garantir que des pièces emboîtables s’assemblent correctement sans forcer, compte tenu de la dilatation thermique des matériaux.

Technologies et matériaux : faire le bon choix

Le choix entre le dépôt de fil (FDM) et la stéréolithographie (SLA/résine) dépend de l’objectif du prototype :

• FDM (Dépôt de fil) : Idéal pour les tests fonctionnels et la résistance mécanique. C’est le choix économique pour valider des volumes ou des mécanismes simples.
• SLA (Résine) : Indispensable pour présenter un prototype à des investisseurs ou pour valider une esthétique. Cette technologie offre une finition « aspectproduitfini » avec des détails très fins, mais les pièces sont souvent plus cassantes.

Il faut également être conscient de l’anisotropie : une pièce imprimée en 3D n’a pas la même résistance dans toutes les directions. Elle est souvent plus fragile dans le sens de l’empilement des couches (axe Z). Pour des tests de fatigue structurelle rigoureux, l’usinage CNC reste parfois supérieur à l’impression 3D car il utilise la matière de manière isotrope.

Optimisation du tranchage (Slicing)

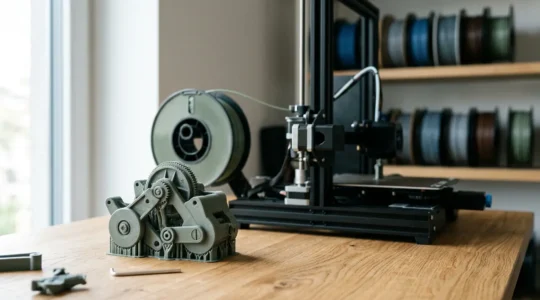

Le travail ne s’arrête pas à la modélisation. La configuration du slicer (logiciel de tranchage comme Cura ou PrusaSlicer) détermine la réussite de l’impression. L’orientation de la pièce sur le plateau peut réduire le besoin de supports d’impression, économisant ainsi matière et temps de post-traitement.

Des réglages fins comme la rétraction permettent d’éviter les « cheveuxd’ange » (stringing), tandis que le choix du remplissage (infill) impacte la solidité. À noter que passer de 20% à 40% de remplissage ne double pas nécessairement la résistance ; augmenter le nombre de parois (périmètres) est souvent une stratégie plus efficace pour renforcer une pièce structurelle.

En somme, que ce soit pour l’impression papier ou le prototypage 3D, la clé réside dans l’anticipation des contraintes physiques dès la phase de conception numérique. Maîtriser ces paramètres techniques libère la créativité et sécurise la production.
