Fabrication additive métal : comment certifier des pièces critiques pour l’aéronautique ?

Pour un ingénieur qualité dans les secteurs aéronautique ou médical, la fabrication additive métallique est une promesse à double tranchant. D’un côté, la capacité à produire des pièces aux géométries complexes, optimisées topologiquement et allégées, comme des injecteurs de carburant ou des implants sur mesure. De l’autre, la responsabilité écrasante de garantir une intégrité structurelle absolue, conforme aux normes les plus strictes comme l’EN 9100. Le marché, en pleine expansion, ne laisse aucune place à l’approximation.

Face à une pièce imprimée, les discours habituels sur la réduction des coûts et la liberté de conception s’estompent. La question n’est plus seulement « pouvons-nous l’imprimer ? », mais « pouvons-nous le prouver ? ». Prouver que sa densité est homogène, que ses propriétés mécaniques sont conformes aux spécifications, et que sa traçabilité est infaillible. Beaucoup se concentrent sur les technologies ou les matériaux, mais la véritable clé de la certification réside ailleurs. Elle ne se trouve pas dans une unique étape de contrôle final, mais dans une chaîne de causalité rigoureuse qui s’étend de la poudre de métal initiale au marquage Datamatrix final.

L’enjeu est de construire un dossier de certification qui n’est pas une simple compilation de résultats, mais une démonstration logique et documentée. Chaque décision de conception, chaque paramètre machine et chaque étape de post-traitement devient un point de contrôle auditable. Cet article n’est pas un catalogue de technologies, mais un guide méthodologique pour l’ingénieur. Il détaille les points de contrôle critiques à maîtriser pour transformer une pièce imprimée en une pièce certifiée, prête à voler ou à être implantée.

Cet article vous guidera à travers les étapes et les points de vigilance essentiels pour construire un dossier de certification robuste. Le sommaire ci-dessous détaille les axes critiques que nous allons aborder pour assurer la conformité de vos pièces.

Pourquoi la tomographie est indispensable pour valider une pièce métal imprimée ?

Dans le cadre de la certification aéronautique, la preuve de l’intégrité interne d’une pièce n’est pas négociable. Pour les composants issus de la fabrication additive, souvent dotés de canaux de refroidissement internes, de structures lattices ou de cavités inaccessibles, les méthodes de contrôle dimensionnel traditionnelles (palpage, MMT) sont aveugles. Elles ne peuvent ni détecter ni quantifier les défauts volumiques critiques comme la porosité résiduelle, les fissures internes ou les inclusions de poudre non fondue, qui agissent comme des amorces de rupture en fatigue.

La tomographie à rayons X (CT Scan) s’impose comme la seule technique de contrôle non destructif (CND) capable de fournir une cartographie complète et tridimensionnelle de la pièce. Elle permet de vérifier la conformité géométrique interne par rapport au modèle CAO et, surtout, de caractériser la santé matière en tout point. Comme le souligne le Laboratoire National de Métrologie et d’Essais, cette approche est fondamentale pour les géométries complexes. Dans leur analyse sur la validation des pièces, les experts du LNE sont clairs :

À l’heure actuelle, pour inspecter intégralement de telles géométries et des structures internes sans endommager les pièces, il faut avoir recours à des techniques de contrôle non destructif d’investigation en volume.

– Laboratoire National de Métrologie et d’Essais, Article sur la fabrication additive sous contrôle

Cette analyse va jusqu’à la source, avec la nano-tomographie qui permet d’inspecter la sphéricité et la porosité de la poudre métallique elle-même. Le rapport de tomographie devient alors une pièce maîtresse du dossier de certification. Il constitue la preuve irréfutable de l’intégrité donnée-matière, démontrant que la pièce physique est une réplique fidèle et saine de son jumeau numérique probatoire. Pour un auditeur EN 9100, un rapport de CT Scan validé est une assurance tangible contre les défaillances cachées.

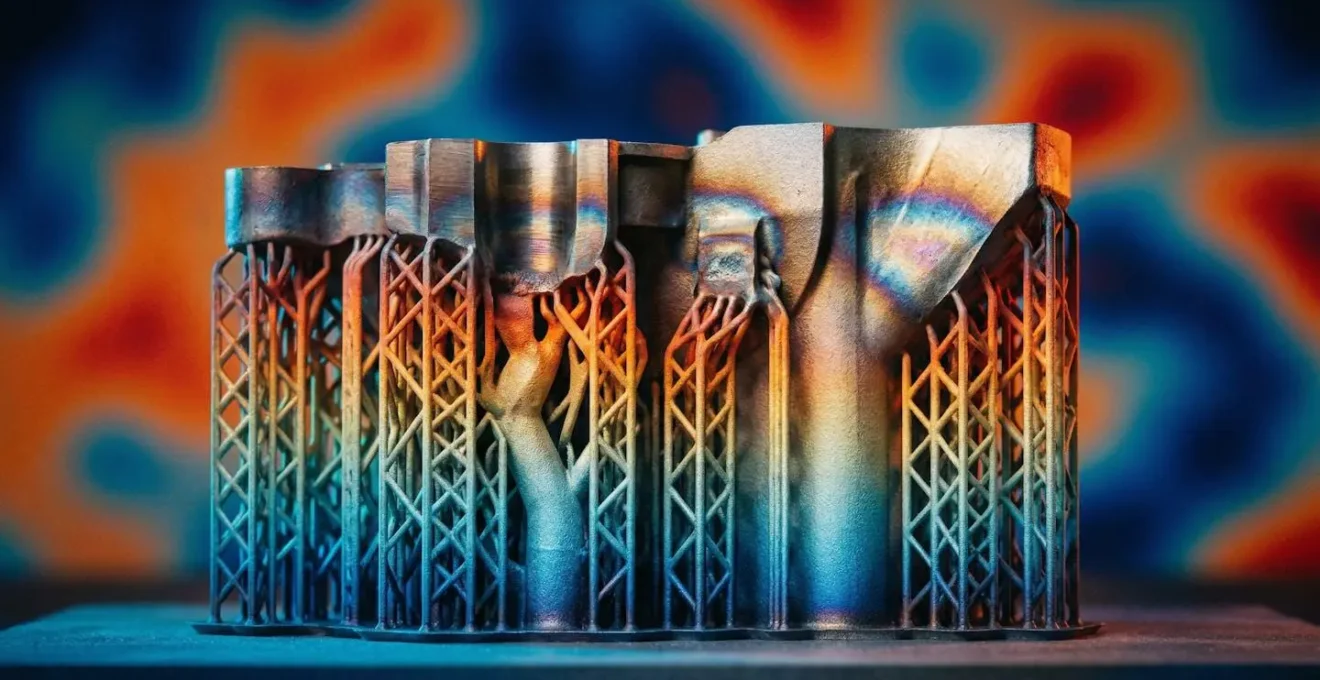

Comment concevoir des supports qui évacuent la chaleur et évitent la déformation ?

En fabrication additive par fusion sur lit de poudre (SLM/DMLS), les structures de support sont trop souvent perçues comme un mal nécessaire, une matière à éliminer. C’est une erreur d’analyse fondamentale. Les supports sont un outil de production stratégique dont la fonction première est la gestion de la signature thermique de la pièce. Durant la fusion, des gradients de température extrêmes génèrent des contraintes résiduelles considérables. Sans une évacuation thermique efficace, ces contraintes provoquent des déformations (warping) qui compromettent la géométrie et peuvent même entraîner le décollement de la pièce du plateau.

La conception des supports doit donc être abordée comme un problème de simulation thermomécanique. Il ne s’agit pas seulement d’ancrer la pièce, mais de créer des chemins de dissipation thermique optimisés. La densité des supports, leur type (plein, lattice, conique) et leur point de contact avec la pièce doivent être spécifiquement adaptés pour :

• Soutenir les zones en surplomb (généralement les angles inférieurs à 45°).
• Agir comme des radiateurs pour évacuer la chaleur vers le plateau de fabrication.
• Contrer les forces de retrait du matériau lors du refroidissement.

Une mauvaise conception des supports crée une « dette de post-traitement ». Une déformation non maîtrisée exigera des opérations d’usinage correctives plus lourdes et plus coûteuses, voire un traitement thermique de détensionnement complexe. Pire, elle peut introduire des contraintes internes indétectables qui réduiront la durée de vie en fatigue de la pièce. La simulation en amont est donc un investissement qui garantit la fabricabilité, minimise les non-conformités et sécurise le dossier de certification en prouvant que le risque de déformation thermique a été maîtrisé à la source.

Titane ou Inconel : quel alliage pour des pièces moteur soumises à 800°C ?

Le choix de l’alliage métallique est une décision critique, directement dictée par l’environnement opérationnel de la pièce. Pour les composants de la section chaude d’un moteur aéronautique, soumis à des températures pouvant atteindre 800°C, la question n’est pas seulement celle de la fabricabilité, mais avant tout celle de la tenue mécanique à haute température. Les alliages de titane, d’aluminium et à base de nickel sont les plus courants, et les analyses du marché montrent que ces poudres représentaient collectivement près de 68% du volume total traité en 2023, soulignant leur importance stratégique.

Cependant, face à une contrainte de 800°C, le choix se resserre drastiquement. Le Titane (par exemple, le Ti-6Al-4V), bien que très prisé pour son excellent ratio résistance/poids, voit ses propriétés mécaniques chuter dramatiquement bien avant cette température, typiquement au-delà de 400-450°C. Son utilisation est donc confinée aux sections « froides » ou moins critiques du moteur. Tenter de l’utiliser à 800°C conduirait inévitablement à une défaillance par fluage (déformation plastique sous charge à haute température).

La solution normative et éprouvée réside dans les superalliages base nickel, comme l’Inconel 718 ou 625. Ces matériaux ont été spécifiquement développés pour conserver une résistance mécanique et une résistance à l’oxydation et à la corrosion exceptionnelles à des températures très élevées, bien au-delà de 800°C. Leur structure cristalline leur confère une stabilité qui prévient le fluage et assure la fiabilité sur des milliers de cycles thermiques. Pour un dossier de certification, le choix de l’Inconel pour une pièce chaude n’est pas une option, mais une exigence fondamentale dictée par les lois de la science des matériaux.

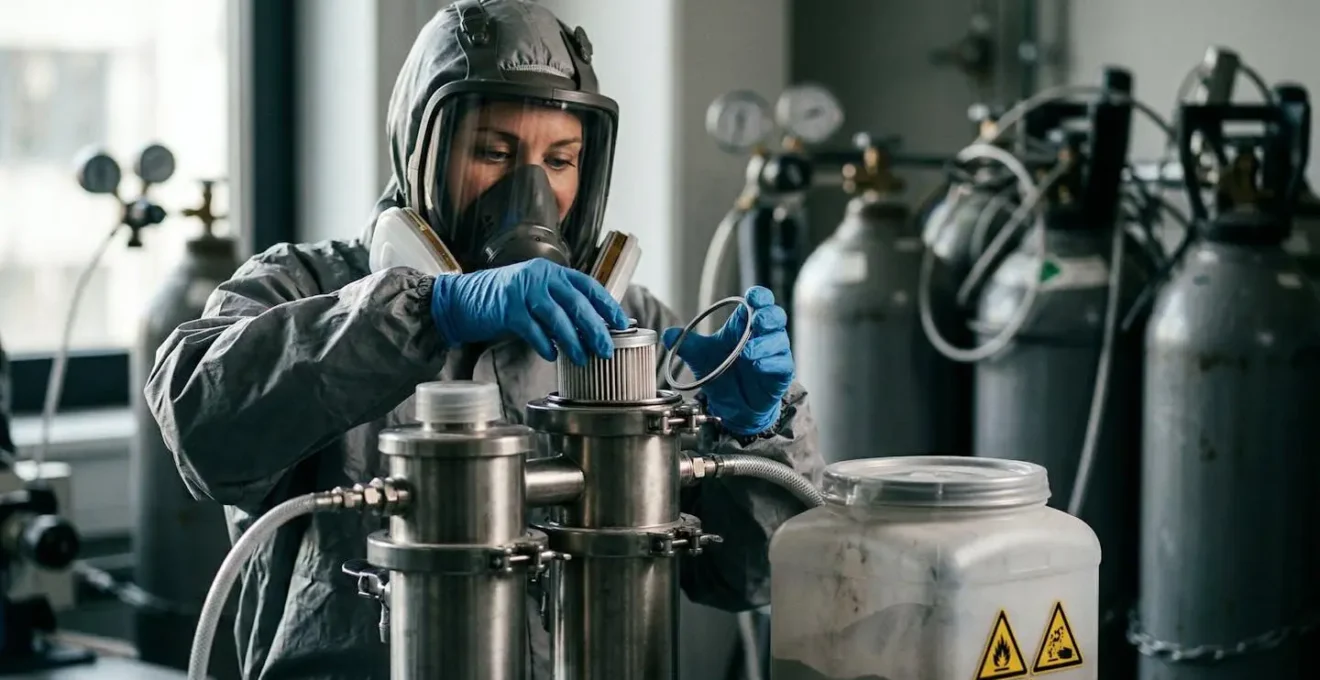

Le risque d’explosion ATEX méconnu lors du changement de filtre de l’imprimante

La sécurité des procédés est une composante non négociable de toute certification industrielle. En fabrication additive métallique, un risque majeur et souvent sous-estimé est lié à la manipulation des poudres fines et réactives, notamment le titane et l’aluminium. Lorsqu’elles sont en suspension dans l’air sous forme de nuage de poussière, ces poudres peuvent former une atmosphère explosive (ATEX). Une simple étincelle (d’origine électrostatique ou mécanique) peut alors provoquer une déflagration violente.

Le moment le plus critique de cette exposition au risque est l’opération de maintenance du système de filtration de l’imprimante. C’est à ce moment que l’opérateur manipule les filtres saturés de poudre fine et potentiellement réactive. La certification d’un processus de production EN 9100 impose une maîtrise documentée de ce risque. Cela passe par la mise en place d’un protocole de sécurité strict, incluant des équipements de protection et des procédures spécifiques pour éviter la création d’une atmosphère explosive et de toute source d’inflammation.

La gestion de ce risque ne peut reposer sur l’improvisation. Elle doit suivre un plan d’action rigoureux, auditable et basé sur les directives ATEX. Chaque étape doit être consignée pour assurer la sécurité des opérateurs et la conformité du site de production.

Quand prévoir une surépaisseur pour l’usinage de finition des portées de roulement ?

Le concept de « near-net-shape » (forme quasi-finie) est l’un des arguments de vente de la fabrication additive. Cependant, pour des applications critiques comme les portées de roulement ou les surfaces d’étanchéité, cette promesse doit être nuancée. La fabrication additive par fusion laser (SLM) produit une rugosité de surface (Ra) de l’ordre de 10 à 20 µm, ce qui est largement insuffisant pour des surfaces fonctionnelles qui exigent des tolérances et des états de surface très fins (souvent inférieurs à 0.8 µm Ra).

Par conséquent, l’usinage de finition (rectification, tournage) de ces surfaces critiques n’est pas une option, mais une étape obligatoire du process. Pour permettre cet usinage, il est impératif de prévoir une surépaisseur de matière lors de la conception de la pièce CAO. Cette surépaisseur, typiquement de 0.5 à 2 mm selon la taille de la pièce et la technologie, doit être suffisante pour permettre à l’outil de coupe d’enlever la couche de surface brute et d’atteindre la cote finale avec la tolérance et la rugosité requises, sans être affecté par les déformations potentielles de la pièce brute.

Omettre cette surépaisseur est une erreur de conception fondamentale qui peut rendre la pièce inutilisable. C’est un exemple parfait de « dette de post-traitement » : essayer de gagner de la matière à l’impression se paie par une incapacité à finir la pièce correctement. L’essor des machines hybrides, qui combinent fabrication additive et usinage dans la même enceinte, témoigne de cette réalité industrielle. Les données de marché indiquent d’ailleurs que près de 18% des nouvelles installations en 2023 disposaient de capacités multi-matériaux ou hybrides, intégrant le post-traitement comme une partie intégrante du flux de production. La planification de la surépaisseur est donc un point de contrôle clé dans la revue de conception, garantissant la faisabilité de l’ensemble du cycle de production.

Pourquoi un grade « C » à l’impression risque de provoquer des rejets chez vos clients distributeurs ?

Dans la chaîne d’approvisionnement aéronautique, la confiance repose sur une conformité démontrable. Lorsqu’un fournisseur livre une pièce, le client (qu’il soit un motoriste ou un distributeur) effectue une inspection de réception. Cette inspection n’est pas subjective ; elle se base sur des critères standardisés. Un « grade » d’impression, souvent défini en interne par le fabricant, est une classification basée sur des seuils de défauts (par exemple, nombre et taille des porosités par cm³, état de surface). Un grade « C » signifie généralement que la pièce présente des imperfections acceptables pour un prototype, mais non conformes aux exigences d’une pièce de série.

Le risque de rejet est donc quasi certain, car le client ne jugera pas la pièce sur sa fonctionnalité apparente, mais sur sa conformité à une spécification. Comme le précise la norme ISO/ASTM 52927, les exigences sont multiples et précises. Selon l’UNM, qui pilote la normalisation en France, il faut considérer des critères stricts :

Pour les pièces et éprouvettes, ce sont des exigences géométriques et dimensionnelles (profil, rugosité, taille, forme, orientation, position), mécaniques (dureté, vieillissement, traction, choc, compression, fatigue, flexion, etc.), et physiques et chimiques (volume, composition, imperfections comme porosité et fissures) qui ont été précisées.

– UNM, Norme ISO/ASTM 52927 sur les caractéristiques et méthodes d’essai

Une pièce de grade « C » échouera probablement aux contrôles de porosité (via tomographie) ou aux essais mécaniques sur éprouvettes témoins. Le client rejettera la pièce non pas parce qu’elle est « mauvaise », mais parce que le fournisseur est incapable de prouver qu’elle est « bonne » selon les standards convenus. Avec une croissance du nombre d’entreprises certifiées pour la FA aérospatiale de plus de 20% par an, la pression pour une qualité « Grade A » documentée devient la norme du marché. Accepter un grade inférieur en production est une non-conformité qui brise la chaîne de confiance et conduit inévitablement à des rejets coûteux.

Comment définir l’épaisseur minimale des parois pour éviter la fragilité structurelle ?

L’un des avantages majeurs de la fabrication additive est l’optimisation topologique, qui permet de ne conserver la matière que là où elle est structurellement nécessaire. Cependant, cette quête d’allègement peut conduire à des parois excessivement fines, créant un risque de fragilité structurelle. La définition de l’épaisseur minimale d’une paroi n’est pas une valeur arbitraire ou une simple contrainte de « fabricabilité » (la plus fine paroi qu’une machine peut imprimer), mais le résultat d’une validation par simulation et calcul.

Pour certifier une pièce, il faut prouver que chaque paroi, même la plus fine, peut résister aux charges opérationnelles (pression, vibrations, chocs thermiques) avec un coefficient de sécurité adéquat. La méthode normative pour fournir cette preuve est la simulation par éléments finis (FEA). L’ingénieur doit modéliser les contraintes que subira la pièce en service et démontrer que la contrainte maximale calculée dans la paroi reste bien en deçà de la limite élastique du matériau, multipliée par le facteur de sécurité imposé par la norme (par exemple, 1.5 pour l’aéronautique).

L’exemple emblématique des injecteurs de carburant de General Electric illustre parfaitement ce principe. En combinant 20 pièces en une seule, 25% plus légère et 5 fois plus durable, GE n’a pas simplement aminci des parois au hasard. Chaque surface a été calculée pour résister aux cycles thermiques et de pression extrêmes. Cet exemple, souvent cité, montre que l’optimisation topologique, loin d’être une simple fonction « push-button » d’un logiciel, est un processus d’ingénierie rigoureux. Le dossier de certification doit contenir le rapport de simulation FEA, qui justifie et valide l’épaisseur de chaque paroi critique comme étant le compromis optimal entre allègement et sécurité structurelle.

Traçabilité unitaire : comment implémenter un code Datamatrix unique sur ligne haute cadence ?

La traçabilité est le maillon final et indispensable de la chaîne de certification. Pour une pièce critique, il est impératif de pouvoir retracer à tout moment son historique complet : lot de poudre, machine utilisée, paramètres de fabrication, rapports de CND, opérations de post-traitement, etc. Le moyen standardisé pour encapsuler cette identité unique sur la pièce elle-même est le marquage d’un code Datamatrix (DM).

Ce code 2D est capable de stocker une grande quantité d’informations dans un espace très réduit. Selon les spécifications UID (Unique Identification) de l’aérospatiale, une DataMatrix de 16×16 cellules peut coder environ 24 caractères alphanumériques sur une surface de seulement 6×6 mm. Ce code ne contient pas toutes les données, mais un identifiant unique qui sert de clé d’accès à la base de données contenant le « passeport numérique » de la pièce. L’implémentation sur une ligne de production à haute cadence requiert une technologie de marquage laser rapide, précise et capable de garantir un contraste et une lisibilité parfaits, même après des traitements de surface.

La criticité de cette traçabilité est amplifiée par la durée de vie des aéronefs. Comme le souligne l’initiative LOTAR (Long-Term Archiving and Retrieval), il est crucial de garantir l’accès à ces données techniques sur plusieurs décennies. Dans leur guide, les experts du consortium expliquent que face à des cycles de vie pouvant atteindre 50 ans, des normes comme LOTAR sont essentielles pour assurer l’intégrité des données face à l’obsolescence des logiciels. Le code Datamatrix est la porte d’entrée physique vers cet archivage à long terme, essentiel pour la maintenance, les enquêtes et la responsabilité juridique. Pour un auditeur, l’absence d’un marquage DM lisible et lié à une base de données complète est une non-conformité majeure, car elle rompt la chaîne de traçabilité.

Pour garantir une conformité totale et pérenne de vos pièces critiques, l’étape suivante consiste à intégrer formellement ces points de contrôle, de la tomographie à la traçabilité Datamatrix, dans votre Système de Management de la Qualité (SMQ) et à les imposer dès la phase de revue de conception avec vos équipes R&D.
