Prototypage rapide : comment valider la résistance mécanique d’une pièce avant le moule acier ?

L’investissement dans un moule d’injection acier représente un jalon critique et coûteux dans le cycle de vie d’un produit. Une erreur de conception non détectée à ce stade peut entraîner des semaines de retard et des dizaines de milliers d’euros de frais de modification. Pour mitiger ce risque, le prototypage rapide s’est imposé comme une étape incontournable. Cependant, une approche superficielle de cette phase est tout aussi dangereuse. Trop d’ingénieurs se contentent de valider une forme et un assemblage, en espérant que la résistance suivra avec le « vrai » matériau.

Cette approche néglige une vérité fondamentale : un prototype imprimé en 3D n’est pas une version moins solide de la pièce finale, c’est un objet mécaniquement différent. Ses lignes de rupture, sa flexibilité et sa résistance à la fatigue ne sont que des indicateurs. Le véritable enjeu n’est donc pas de répondre à la question binaire « le prototype résiste-t-il ? », mais plutôt de savoir interpréter ses faiblesses pour prédire avec fiabilité le comportement de la pièce injectée. La clé n’est pas de tester le prototype, mais d’apprendre à le lire comme un outil de diagnostic.

Cet article propose une méthodologie d’expert destinée aux bureaux d’études, axée sur la réduction des risques. Nous allons déconstruire les pièges classiques du prototypage fonctionnel et fournir des stratégies concrètes pour transformer vos tests en véritables outils d’aide à la décision, bien avant de lancer la coûteuse production du moule acier.

Pour naviguer efficacement à travers les stratégies de validation, cet article est structuré pour vous guider depuis les causes fondamentales des écarts de résistance jusqu’aux techniques de modélisation avancées. Le sommaire ci-dessous vous permettra d’accéder directement aux points qui vous intéressent le plus.

Pourquoi les propriétés du prototype diffèrent-elles de la pièce injectée finale ?

La source de toutes les erreurs d’interprétation réside dans une méconnaissance des différences fondamentales de microstructure entre une pièce imprimée et une pièce injectée. Une pièce issue d’un moule d’injection est isotrope : sa matière est homogène et ses propriétés mécaniques sont identiques dans toutes les directions. À l’inverse, une pièce imprimée par dépôt de fil (FDM) est intrinsèquement anisotrope.

Cette anisotropie est due au processus de fabrication couche par couche. Les liaisons au sein d’une même couche sont fortes, mais les liaisons entre les couches successives sont plus faibles, créant des plans de rupture potentiels. Des études démontrent que cette faiblesse est loin d’être négligeable. Par exemple, une analyse de Formlabs révèle jusqu’à 55% de résistance en moins sur l’axe Z (vertical) en FDM par rapport à l’axe X (horizontal). Ignorer ce facteur, c’est concevoir un test biaisé dès le départ. Les technologies comme le SLA ou le SLS, qui créent des liaisons chimiques par réticulation de photopolymères, produisent des pièces beaucoup plus denses et isotropes, se rapprochant davantage des propriétés de l’injection.

Pour un ingénieur, cela signifie qu’un test de résistance sur un prototype FDM ne mesure pas la robustesse du design, mais la robustesse du design dans une orientation d’impression spécifique. Comprendre cette différence de microstructure est le premier pas pour ne plus subir les résultats de vos tests, mais pour les interpréter correctement.

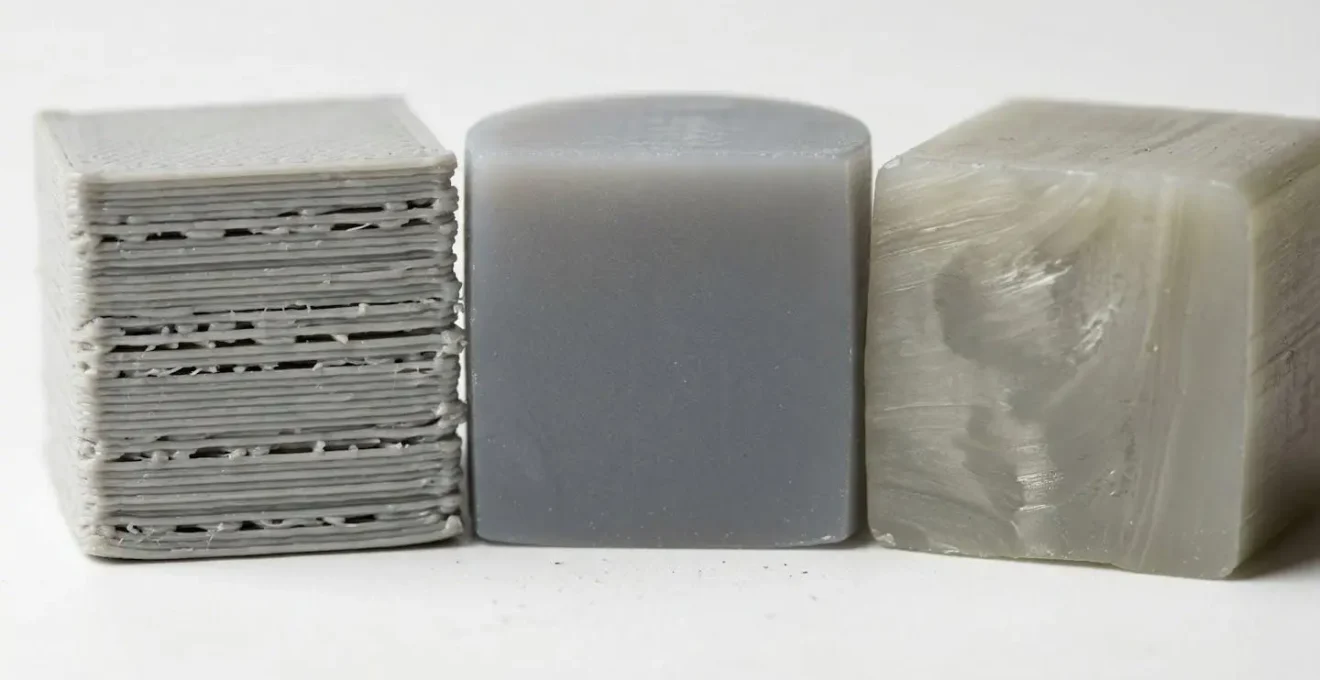

Comme le montre cette vue comparative, la structure stratifiée du FDM contraste fortement avec l’homogénéité du SLA et de la pièce injectée. Cette visualisation met en évidence pourquoi une contrainte appliquée perpendiculairement aux couches en FDM mènera à une rupture beaucoup plus rapide. Votre stratégie de validation doit donc impérativement tenir compte de la technologie de prototypage choisie.

Comment valider un assemblage par clipsage sans casser le prototype ?

Le test de clipsage est un cas d’école des défis du prototypage fonctionnel. Un clip qui casse sur un prototype en PLA ne signifie pas nécessairement que le design est mauvais ; il peut simplement refléter la fragilité du matériau ou une mauvaise orientation d’impression. L’objectif n’est donc pas de savoir si le clip tient, mais de quantifier sa performance de manière fiable pour extrapoler son comportement sur la pièce finale en ABS ou en Polycarbonate.

Pour cela, il faut abandonner les tests manuels et adopter une approche méthodique. Une stratégie efficace consiste à isoler la fonction clipsage et à la tester de manière instrumentée. Le fabricant de dispositifs médicaux Coalesce, par exemple, utilise l’impression 3D pour créer non seulement les prototypes, mais aussi des gabarits de test sur mesure. Ces bancs de test permettent d’appliquer des forces contrôlées avec un dynamomètre et de collecter des données cohérentes sur la force d’enclenchement et la résistance à la fatigue sur plusieurs cycles.

Cette approche transforme un simple test « ça passe ou ça casse » en une collecte de données précieuses. En imprimant le clip seul dans une orientation optimisée pour la flexion, puis en le soumettant à des cycles de clipsage/déclipsage jusqu’à rupture sur un banc de test dédié, vous pouvez quantifier sa durée de vie et la comparer aux exigences de votre cahier des charges. On peut ensuite valider l’ajustement géométrique avec un prototype rigide, puis la fatigue avec un second prototype dans un matériau plus flexible, comme le PA12.

Usinage CNC ou Impression 3D : lequel choisir pour un test de fatigue structurelle ?

Le choix de la technologie de prototypage doit être dicté par le type de contrainte que vous souhaitez valider. L’impression 3D et l’usinage CNC ne sont pas des concurrents mais des outils complémentaires dans l’arsenal de l’ingénieur. Leur pertinence dépend de la nature du test de fatigue : s’agit-il de valider une résistance à des millions de cycles de faible amplitude ou de tester la résilience à quelques chocs violents ?

Pour un test de fatigue sur un grand nombre de cycles à faible amplitude, l’usinage CNC est souvent supérieur. Il permet de travailler directement dans le matériau final (ou un équivalent très proche), offrant ainsi une pièce isotrope dont le comportement en endurance sera représentatif de la pièce série. En revanche, pour des tests de forte amplitude sur un faible nombre de cycles, l’impression 3D (notamment SLS ou FDM) est idéale. Son faible coût et sa rapidité permettent d’itérer rapidement, d’identifier les points faibles du design et de les corriger en quelques heures, comme l’illustre le prototypage d’une machine à bobiner où une pièce critique a connu une demi-douzaine d’itérations testées en une seule après-midi.

Une approche hybride est également très performante. Elle consiste à usiner en CNC la zone critique soumise à la fatigue et à imprimer en 3D le reste de la structure pour valider les assemblages et l’encombrement global. Cela permet de combiner la précision d’un test matériau fiable avec la rapidité et le faible coût de l’impression 3D.

La matrice de décision suivante, basée sur une analyse des applications du prototypage rapide, peut guider votre choix.

Le piège de l’anisotropie qui rend votre prototype fragile dans un sens

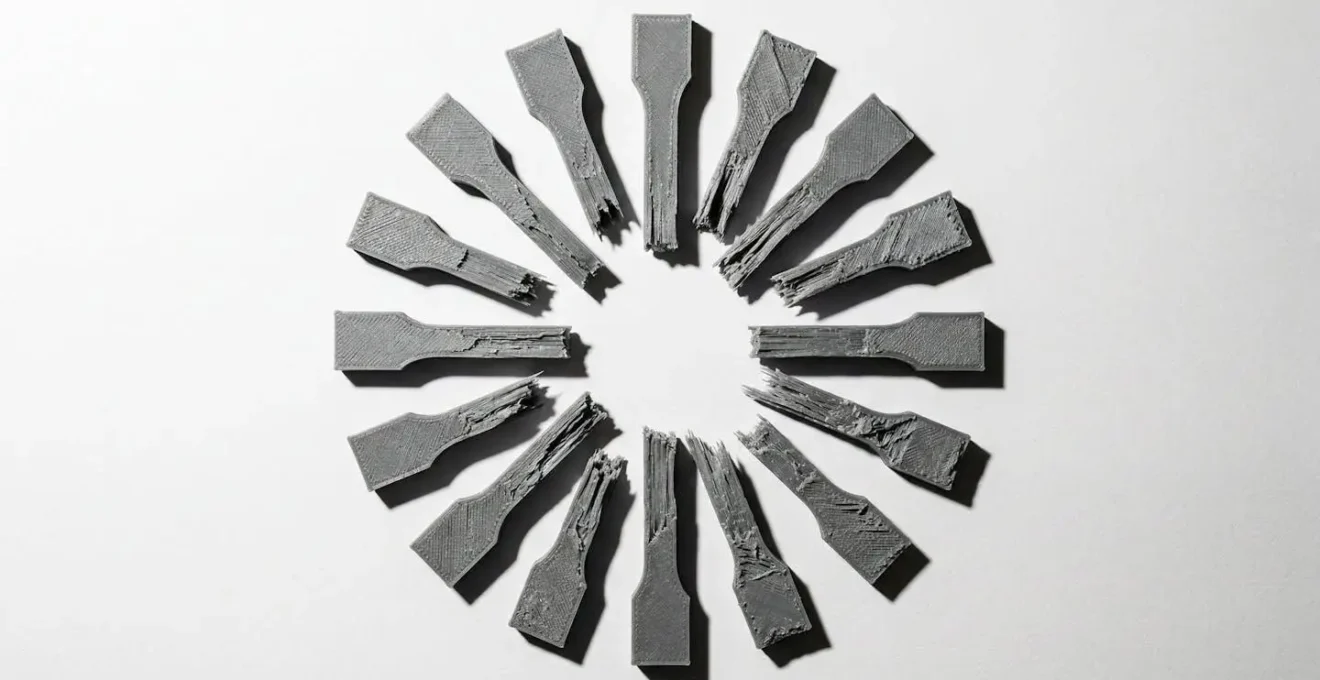

L’anisotropie, évoquée précédemment, est le piège le plus courant et le plus coûteux en prototypage FDM. Une pièce peut sembler parfaitement robuste lorsqu’elle est testée dans une direction, mais se briser comme du verre sous une contrainte bien plus faible dans une autre. Cela se produit lorsque la contrainte est appliquée perpendiculairement aux couches d’impression, exploitant la faible liaison inter-couche. Ne pas maîtriser ce phénomène revient à réaliser des tests dont les résultats sont, au mieux, non concluants, au pire, trompeurs.

La solution n’est pas d’éliminer l’anisotropie, mais de la maîtriser. La première étape est de toujours analyser les contraintes fonctionnelles de la pièce avant de lancer l’impression. L’orientation sur le plateau doit être choisie pour que les couches soient parallèles aux contraintes principales. Par exemple, une patte de fixation qui subit une flexion doit être imprimée « à plat » et non « debout ». Si les contraintes sont multidirectionnelles, il faut envisager une technologie plus isotrope. En effet, les pièces SLS conservent une isotropie remarquable, ce qui les rend plus fiables pour ce type de validation.

Une méthode efficace pour quantifier l’impact de l’anisotropie sur votre design est celle du double prototype. Elle consiste à imprimer deux pièces identiques avec des orientations perpendiculaires (par exemple, une debout et une à plat) et à leur appliquer le même protocole de test. Si les deux résistent, votre design est suffisamment robuste pour tolérer la faiblesse intrinsèque du FDM. Si une seule casse, vous avez non seulement identifié une faiblesse, mais vous avez aussi une information précieuse sur la direction critique des contraintes à prendre en compte pour la pièce finale.

Comment modifier votre design pour réduire le besoin de supports d’impression ?

Les supports d’impression sont souvent un mal nécessaire, mais ils présentent de multiples inconvénients : ils consomment du matériau, augmentent le temps d’impression, complexifient le post-traitement et laissent des marques sur la pièce qui peuvent nuire à sa fonctionnalité ou son esthétique. Une approche de conception intelligente, souvent appelée Design for Additive Manufacturing (DfAM), vise à minimiser voire éliminer ces supports en les intégrant directement dans le design de la pièce.

Plusieurs techniques permettent d’atteindre cet objectif. Par exemple, au lieu de grands congés sur les faces inférieures qui nécessiteraient un support, l’utilisation de chanfreins à 45 degrés crée des surfaces auto-portantes. De même, un trou horizontal peut être transformé en une forme de goutte d’eau ou de diamant pour que la partie supérieure se construise sans support. Pour les grandes portées (« bridging »), l’ajout d’arcs légers ou de structures triangulées peut renforcer le pont et éviter l’affaissement.

L’une des approches les plus puissantes est l’analyse itérative via le logiciel de « slicing ». En utilisant le slicer non pas comme une étape finale mais comme un outil d’audit en cours de conception, un ingénieur peut identifier précisément les zones qui requièrent des supports. Il peut alors retourner en CAO pour modifier localement la géométrie, par exemple en divisant une pièce complexe en deux sous-assemblages plus simples à imprimer sans support. Cette boucle courte « CAO -> Slicer -> CAO » permet d’optimiser le design de manière proactive. Des analyses montrent que cette approche permet d’éliminer jusqu’à 80% des supports traditionnellement nécessaires, réduisant drastiquement les coûts et les délais de prototypage.

Comment définir l’épaisseur minimale des parois pour éviter la fragilité structurelle ?

Une épaisseur de paroi insuffisante est une cause fréquente d’échec, que ce soit pendant l’impression (warping, déformation) ou lors des tests fonctionnels (rupture prématurée). Définir la bonne épaisseur est un arbitrage entre la robustesse, le poids, le temps d’impression et la consommation de matière. Il n’y a pas de valeur universelle, mais des règles de bonne pratique basées sur la technologie d’impression et la fonction de la paroi.

Chaque technologie a ses propres contraintes. Selon les dernières recommandations techniques, une épaisseur de paroi de 0,8 mm est un minimum pour le FDM, tandis que le SLA peut descendre à 0,6 mm grâce à sa meilleure résolution. Cependant, ces valeurs ne concernent que l’imprimabilité. Pour une paroi structurelle, ces chiffres sont largement insuffisants.

Une règle d’or en FDM est de concevoir des épaisseurs de paroi qui sont des multiples du diamètre de la buse (généralement 0,4 mm). Une épaisseur de 1,2 mm (3 passages de buse) est un bon point de départ pour une pièce semi-rigide. Pour une solidité maximale, une épaisseur de 1,6 mm ou 2,0 mm est souvent recommandée. Il est également plus efficace d’augmenter le nombre de parois (ou « contours ») dans le slicer plutôt que de simplement augmenter le pourcentage de remplissage (infill). Trois contours avec 25% de remplissage donneront souvent une pièce plus solide qu’un seul contour avec 80% de remplissage.

L’analyse CAO est également un allié précieux. En utilisant des outils d’analyse de courbure, vous pouvez identifier les zones de forte concentration de contraintes et y appliquer une surépaisseur locale, optimisant ainsi la résistance sans alourdir inutilement toute la pièce.

Comment concevoir des supports qui évacuent la chaleur et évitent la déformation ?

Lorsque les supports sont inévitables, leur conception ne doit pas être laissée au hasard ou aux réglages par défaut du slicer. Un support mal conçu peut causer plus de problèmes qu’il n’en résout, notamment des déformations thermiques comme le « warping » (gauchissement) ou le « curling » (recourbement des bords). En effet, les supports n’ont pas seulement un rôle structurel ; ils agissent également comme des dissipateurs thermiques, évacuant la chaleur de la pièce vers le plateau.

Pour des matériaux sensibles comme le PLA, une accumulation de chaleur dans une zone en porte-à-faux peut ramollir la pièce et entraîner un affaissement. La conception des supports doit donc viser à maximiser la circulation de l’air. L’utilisation de supports en arbre (« tree supports ») ou de grilles très aérées est bien plus efficace qu’un bloc de support dense. Ces structures minimisent le contact avec la pièce tout en assurant un soutien suffisant et en permettant à l’air de circuler, prévenant ainsi la surchauffe localisée.

Une autre technique avancée consiste à moduler la densité des supports en fonction de la hauteur. On peut utiliser des supports denses sur les premiers millimètres pour garantir une bonne adhérence à la pièce, puis passer progressivement à des structures plus aérées en hauteur. Pour les zones très critiques, on peut même créer des points de rupture thermique en utilisant des supports extrêmement fins, qui se cassent facilement et transmettent moins de chaleur. Prévoir un espace de 2 à 3 mm entre le support principal et la pièce, comblé uniquement par des interfaces fines, est également une excellente pratique pour favoriser la convection naturelle et faciliter le retrait.

CAO pour l’impression 3D : comment modéliser vos pièces pour éviter les échecs d’impression ?

La stratégie la plus robuste pour valider la résistance mécanique d’une pièce ne se joue pas sur l’imprimante 3D, mais bien en amont, dans le logiciel de CAO. Une modélisation « orientée process » consiste à anticiper les contraintes de l’impression 3D dès la phase de conception pour concevoir une pièce qui est non seulement fonctionnelle, mais aussi intrinsèquement facile et fiable à imprimer. C’est le principe fondamental du Design for Additive Manufacturing (DfAM).

Cela implique d’intégrer des éléments qui n’ont pas de fonction sur la pièce finale, mais qui sont cruciaux pour la réussite de l’impression. On parle d’éléments sacrificiels. Par exemple, l’ajout de fines parois ou de petites tours aux extrémités d’une pièce longue peut absorber les défauts de démarrage et de fin de couche, garantissant une meilleure qualité sur la pièce elle-même. La technique du « dog-boning », qui consiste à ajouter des découpes circulaires dans les angles internes, compense l’expansion du plastique en FDM et assure un ajustement parfait des assemblages à angle droit. Ces éléments sacrificiels sont ensuite simplement coupés ou usinés en post-traitement.

Penser l’orientation sur le plateau dès la CAO est une autre pratique essentielle. Au lieu de subir l’orientation, vous la choisissez pour minimiser les supports et aligner la résistance maximale du matériau avec les contraintes fonctionnelles. Si une pièce est trop complexe, la diviser en coques ou en sous-assemblages plus simples à imprimer et à coller par la suite est souvent une solution plus rapide et plus fiable. Cette approche proactive transforme la fabrication additive d’une simple technique de prototypage en un véritable outil d’ingénierie prédictive.

En intégrant ces principes de conception et de validation différentielle dans votre flux de travail, vous transformez le prototypage rapide d’une simple étape de vérification en une phase d’apprentissage et de réduction des risques. L’objectif final est d’arriver à l’étape du moule acier avec un niveau de confiance maximal dans votre design, en ayant déjà déjoué les pièges mécaniques les plus courants. Évaluez dès maintenant votre processus de conception pour y intégrer ces stratégies et sécuriser vos futurs lancements de produits.
