Quel filament technique choisir pour des pièces mécaniques soumises à la chaleur (>100°C) ?

Pour un ingénieur en bureau d’études, la sélection d’un matériau pour une pièce fonctionnelle est une décision critique. Lorsque la contrainte thermique dépasse les 100°C, le réflexe est souvent de consulter les fiches techniques et de choisir le polymère affichant la température de transition vitreuse (Tg) ou de fléchissement sous charge (HDT) la plus élevée. Pourtant, combien de prototypes en PEEK ou en Nylon-CF se sont rompus bien en deçà des spécifications théoriques lors des tests fonctionnels ? Cette déconvenue courante ne provient pas d’une erreur de sélection de matériau, mais d’une sous-estimation des paramètres de mise en œuvre.

La performance d’une pièce imprimée en 3D n’est pas seulement dictée par les propriétés intrinsèques du polymère. Elle est le produit d’une équation complexe incluant la gestion de l’humidité, l’abrasivité du filament, les contraintes thermiques internes et l’anisotropie structurelle liée au procédé de fabrication par dépôt de fil fondu (FDM). Omettre ces facteurs, c’est concevoir sur la base d’un potentiel théorique qui ne sera jamais atteint en pratique. La véritable question n’est donc pas seulement « quel matériau résiste à 150°C ? », mais « comment garantir que ma pièce imprimée en matériau X conservera ses propriétés mécaniques à 150°C ? ».

Cet article propose une approche d’ingénieur. Nous allons dépasser les catalogues de filaments pour analyser les phénomènes physiques et les arbitrages techniques qui conditionnent le succès d’une impression 3D haute température. L’objectif est de vous fournir une méthodologie pour anticiper les défaillances, quantifier les risques et optimiser vos choix de matériaux et de paramètres d’impression pour des pièces mécaniques fiables et performantes.

Pour vous guider dans cet arbitrage technique, cet article est structuré pour répondre aux questions concrètes que se pose tout ingénieur confronté à l’impression de pièces fonctionnelles sous contrainte. Chaque section aborde un défi spécifique, de la physique des matériaux à la rentabilité des technologies.

Pourquoi vos impressions en Nylon ratent si le filament n’est pas étuvé ?

Le Nylon (polyamide) est un matériau de choix pour les pièces mécaniques grâce à sa ténacité et sa résistance à la chaleur. Cependant, il présente une faiblesse majeure : son hygroscopie. Les groupes amides de sa chaîne polymère attirent et lient les molécules d’eau présentes dans l’air ambiant. Ce phénomène n’est pas anecdotique ; le nylon peut absorber jusqu’à 10% de son poids en humidité, ce qui, selon les données techniques, peut réduire sa résistance mécanique de 30 à 40%. Lors de l’extrusion, cette eau captive se vaporise violemment à plus de 250°C, créant de la vapeur sous pression au sein du filament fondu.

Les conséquences sur la pièce imprimée sont multiples et systématiques : crépitements et fumée excessive au niveau de la buse, surface de la pièce rugueuse et boursouflée, et surtout, une porosité interne désastreuse. Cette porosité compromet gravement l’adhésion inter-couches, créant des points de fragilité structurelle qui mènent à une défaillance prématurée sous contrainte. Une pièce en Nylon imprimée avec un filament humide n’aura jamais les propriétés mécaniques attendues, peu importe la qualité de l’imprimante.

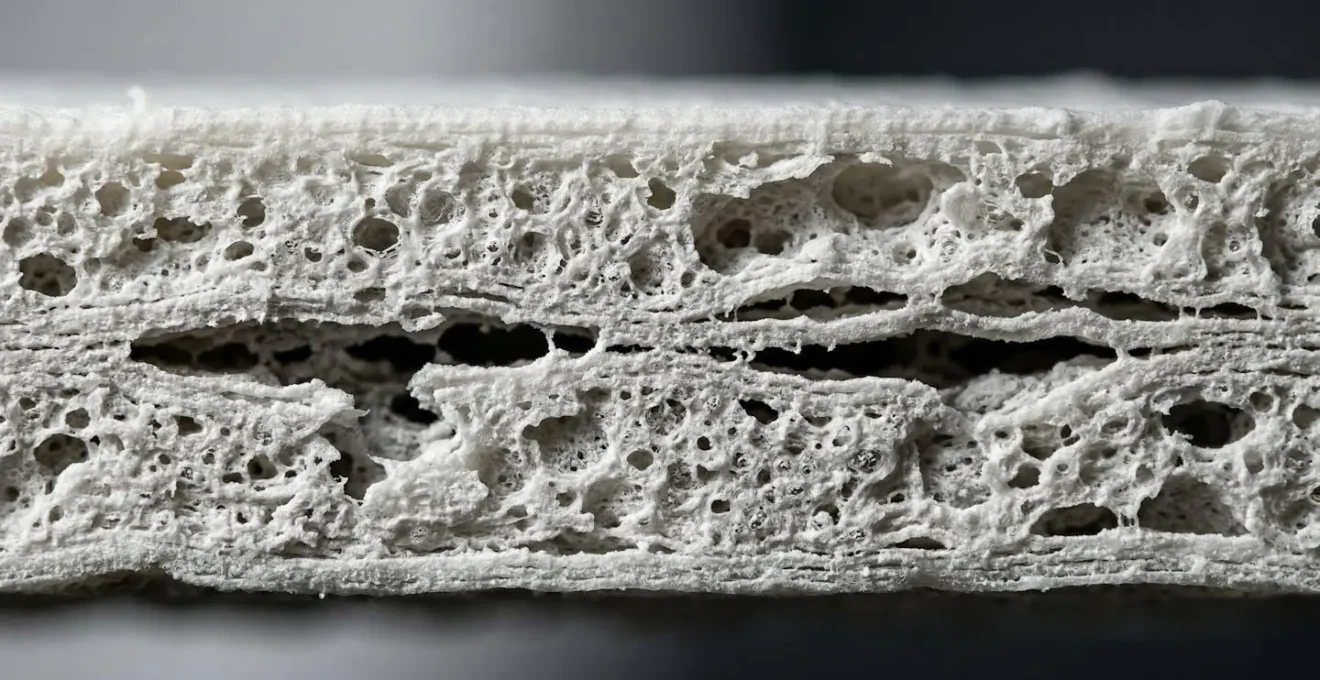

Comme le montre cette vue microscopique, l’humidité génère des vides qui agissent comme des amorces de rupture. Pour un ingénieur, ignorer l’étuvage du Nylon revient à concevoir une pièce avec un matériau aux propriétés inconnues et non fiables. Le séchage n’est donc pas une simple recommandation, mais une étape de préparation du matériau aussi critique que le paramétrage du slicer. Un protocole d’étuvage rigoureux est la seule garantie pour atteindre les performances spécifiées par la fiche technique du filament.

Comment éviter l’usure prématurée de vos buses avec des filaments carbone abrasifs ?

Les filaments chargés de fibres de carbone (CF) ou de fibres de verre (GF) offrent des propriétés mécaniques et une rigidité exceptionnelles. Cependant, ces charges minérales transforment le thermoplastique en un matériau hautement abrasif. Une buse standard en laiton, conçue pour des polymères purs, peut être complètement détruite après l’extrusion de quelques centaines de grammes seulement de PA-CF ou de PEEK-CF. Cette usure se manifeste par un élargissement et une déformation de l’orifice de la buse, entraînant une sous-extrusion, une perte de précision dimensionnelle et une dégradation de la qualité de surface.

Pour un bureau d’études, cette usure n’est pas seulement un problème de maintenance ; c’est un facteur économique qui doit être intégré dans le coût total de possession (TCO) de la production. Changer une buse en laiton toutes les 500g de filament consomme du temps machine, du temps opérateur et introduit une variabilité dans la production. Le choix de la buse devient alors un arbitrage technique et financier. Il est impératif de sélectionner un matériau de buse capable de résister à l’abrasion tout en maintenant une conductivité thermique adéquate pour une fusion homogène du polymère.

Ce tableau comparatif présente un arbre de décision pour l’ingénieur, mettant en balance la durée de vie, la performance thermique et le coût d’investissement.

ABS ou ASA : lequel résiste le mieux aux UV pour une pièce automobile externe ?

Pour la fabrication de pièces automobiles destinées à un usage externe, comme des coques de rétroviseur, des grilles de calandre ou des supports de capteurs, la résistance mécanique et thermique ne suffit pas. La stabilité aux ultraviolets (UV) devient un critère de sélection prépondérant. L’ABS (Acrylonitrile Butadiène Styrène) est un excellent thermoplastique d’ingénierie, mais sa chaîne de butadiène est très sensible à la dégradation par les UV. Une exposition prolongée au soleil provoque un jaunissement, une fragilisation et une perte drastique de ses propriétés mécaniques, le rendant impropre à des applications extérieures durables.

L’ASA (Acrylonitrile Styrène Acrylate) a été spécifiquement développé pour pallier cette faiblesse. Dans sa structure, le maillon faible du butadiène est remplacé par un élastomère acrylate, intrinsèquement résistant aux UV et aux intempéries. La différence de performance n’est pas marginale. Des tests de vieillissement accéléré standardisés montrent que l’ASA conserve 85% de sa résistance aux chocs après 1000 heures d’exposition UV, contre seulement 40% pour l’ABS dans les mêmes conditions. Pour une pièce automobile qui doit conserver son intégrité structurelle et son aspect esthétique pendant des années, ce facteur est discriminant.

Au-delà de la résistance aux UV, la résistance chimique est également critique dans l’environnement automobile. Les pièces peuvent être exposées à l’essence, aux huiles moteur, aux liquides de frein ou à des agents de nettoyage agressifs. Des tests d’immersion montrent que l’ASA surpasse également l’ABS dans ce domaine. Après 30 jours d’immersion dans divers fluides automobiles, l’ASA ne présente aucune dégradation visible, tandis que l’ABS montre un gonflement de 2 à 3% au contact de l’essence et une décoloration notable avec certains nettoyants. Le choix de l’ASA pour une application externe n’est donc pas un simple upgrade, c’est une nécessité technique pour garantir la durabilité et la sécurité de la pièce.

Le courant d’air qui provoque le délaminage de vos grandes pièces en ABS

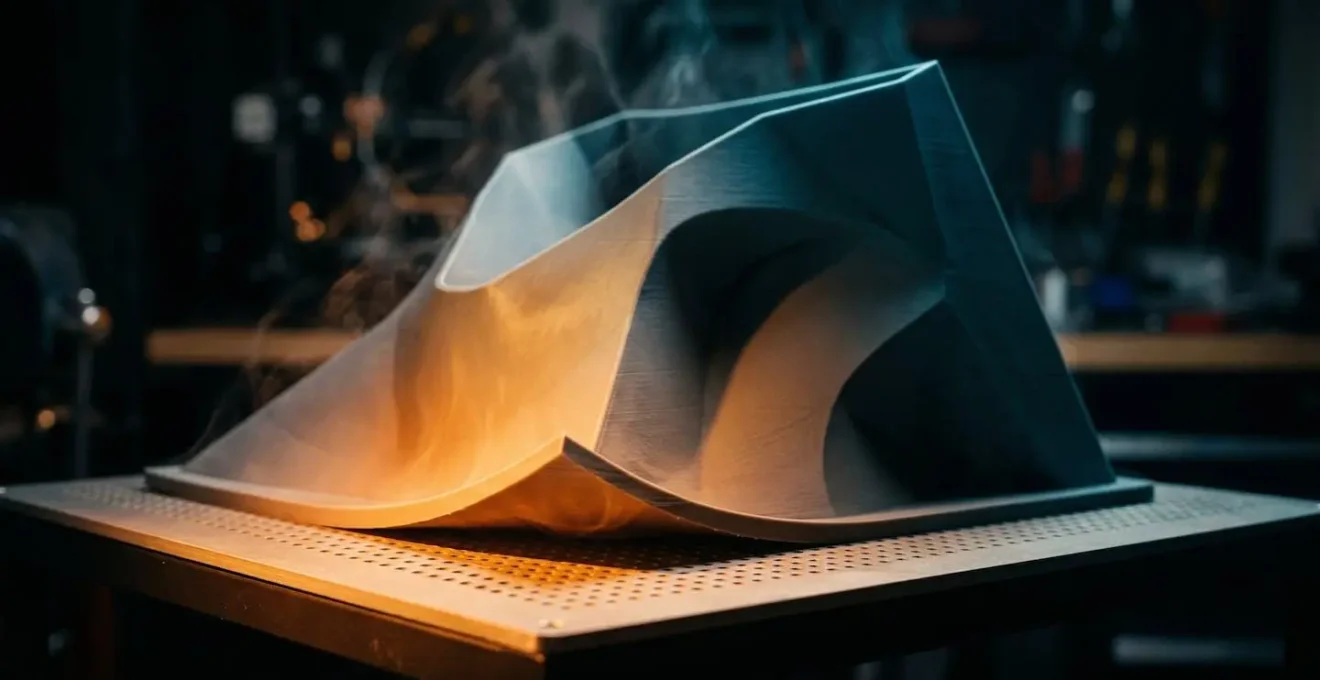

L’un des défis les plus connus lors de l’impression de l’ABS est le phénomène de « warping » ou gauchissement. Ce défaut est la manifestation visible d’un problème physique complexe : les contraintes thermiques internes. L’ABS possède un coefficient de dilatation thermique élevé. Lorsqu’il est extrudé à environ 240-260°C, puis se refroidit, il se contracte de manière significative. Sur une grande pièce, ce retrait n’est pas uniforme. Les couches inférieures, en contact avec le plateau chauffant, refroidissent plus lentement que les couches supérieures, exposées à l’air ambiant. Ce gradient de température à travers la pièce génère des contraintes de traction internes massives, qui finissent par décoller les coins de la pièce du plateau (warping) ou par provoquer la séparation des couches (délaminage).

Un simple courant d’air, invisible à l’œil nu, peut suffire à accélérer localement le refroidissement et à déclencher ce processus catastrophique. Pour les pièces de grande surface, une enceinte d’impression passive (fermée mais non chauffée) est souvent insuffisante. La clé du succès réside dans le maintien d’un environnement thermique le plus homogène et stable possible. Il faut non seulement bloquer les courants d’air, mais aussi maintenir l’air ambiant à l’intérieur de l’enceinte à une température élevée et constante, juste en dessous de la température de transition vitreuse de l’ABS (typiquement entre 60 et 80°C). Cela minimise le gradient thermique et donc les contraintes internes.

Au-delà de la gestion de l’environnement, des stratégies avancées au niveau du slicer permettent de mieux distribuer et contenir ces contraintes. Ces ajustements ne sont pas de simples « astuces », mais de véritables leviers d’ingénierie pour contrôler la physique du processus d’impression.

• Utiliser une enceinte chauffée active maintenue à une température stable de 60-80°C. Une enceinte passive ne fait que limiter les courants d’air, elle ne contrôle pas le gradient thermique.
• Activer la fonction ‘draft shield’ (mur de protection) dans le slicer, qui imprime une fine paroi autour de la pièce pour créer une barrière thermique locale.
• Opter pour un remplissage de type gyroïde. Contrairement aux remplissages linéaires, sa structure tridimensionnelle isotrope distribue les contraintes de manière plus homogène dans toutes les directions.
• Augmenter le nombre de périmètres (parois) à 4 ou 5. Cette « coque » plus épaisse agit comme un exosquelette qui contient mieux les forces de traction internes.
• Désactiver le ventilateur de refroidissement de la pièce après les premières couches pour permettre un refroidissement lent et contrôlé.
• Préchauffer l’enceinte et le plateau pendant au moins 30 minutes avant de lancer l’impression pour garantir une température stable dès la première couche.

Comment imprimer du TPU souple sans que le filament ne s’enroule dans l’extrudeur ?

Le TPU (Polyuréthane Thermoplastique) est prisé pour sa flexibilité et sa résistance à l’abrasion, idéal pour des joints, des amortisseurs ou des pièces souples. Cependant, sa faible rigidité en colonne pose un défi majeur lors de l’extrusion. Le filament, poussé par le moteur de l’extrudeur, a tendance à flamber et à s’enrouler (« buckling ») dans le moindre espace entre les engrenages d’entraînement et l’entrée du heatbreak. Ce phénomène est d’autant plus prononcé que le TPU est souple (faible dureté Shore) et que la vitesse d’impression est élevée. En effet, selon les recommandations techniques, un TPU avec une dureté de 82A nécessite une vitesse d’impression 60% plus lente qu’un TPU plus rigide de 95A pour éviter le bourrage.

La réussite de l’impression de filaments très flexibles dépend quasi entièrement de l’architecture du système d’extrusion. Le chemin du filament doit être le plus court et le plus contraint possible. C’est là que la différence entre un système Direct Drive et un système Bowden devient critique. En Direct Drive, le moteur et les engrenages sont situés juste au-dessus de la hotend, minimisant la distance parcourue par le filament. En Bowden, le moteur est déporté sur le châssis de l’imprimante, et le filament est poussé à travers un long tube en PTFE. Cette longueur non supportée est un piège pour les TPU souples.

Le choix du système d’extrusion n’est pas anodin, il définit la gamme de flexibilité des matériaux que vous pourrez traiter, comme le montre ce comparatif.

Pour imprimer avec succès des TPU très souples (Shore 60A-85A), un extrudeur Direct Drive est quasi-indispensable. Il faut également réduire drastiquement la vitesse d’impression (15-30 mm/s) et désactiver ou limiter fortement la rétraction pour éviter les mouvements rapides de va-et-vient qui favorisent le flambage du filament. C’est un compromis nécessaire : la flexibilité de la pièce finale se paie par un temps d’impression plus long et une optimisation minutieuse des paramètres.

Pourquoi les propriétés du prototype diffèrent-elles de la pièce injectée finale ?

Une erreur fréquente en bureau d’études est de considérer un prototype FDM comme un substitut direct d’une pièce injectée, en se basant sur la fiche technique du matériau brut. Or, le procédé de fabrication par dépôt de fil fondu induit une caractéristique structurelle fondamentale : l’anisotropie. Contrairement à l’injection plastique qui produit une pièce isotrope (propriétés mécaniques identiques dans toutes les directions), une pièce imprimée en 3D est constituée de couches superposées. La liaison entre ces couches (axe Z) est intrinsèquement plus faible que la cohésion du matériau au sein d’une même couche (plan XY).

Cette anisotropie n’est pas une simple nuance ; elle a un impact drastique sur la résistance mécanique. En ingénierie additive, il est courant d’appliquer un facteur de correction de 0.4 à 0.6 aux propriétés mécaniques théoriques du polymère pour estimer les performances réelles d’une pièce FDM sollicitée sur l’axe Z. Cela signifie qu’une pièce peut perdre jusqu’à 60% de sa résistance à la traction annoncée si la contrainte principale s’exerce perpendiculairement aux couches d’impression.

L’ingénieur doit donc intégrer cette anisotropie dès la phase de conception. Il est impératif d’identifier les directions des contraintes principales sur la pièce et d’orienter l’impression de manière à ce que ces contraintes s’exercent dans le plan XY. Si cela n’est pas possible, un surdimensionnement de la pièce ou le choix d’une technologie plus isotrope (comme le SLS) doit être envisagé.

SLS ou SLM : quelles différences fondamentales pour les contraintes de votre projet ?

Lorsqu’un projet exige une haute performance mécanique, une résistance thermique supérieure ou une complexité géométrique impossible à réaliser en FDM, les technologies de fusion sur lit de poudre comme le SLS et le SLM deviennent des options pertinentes. Bien que similaires dans leur principe (un laser fusionne sélectivement des particules de poudre couche par couche), elles se distinguent par les matériaux utilisés et, par conséquent, par leurs domaines d’application.

Le SLS (Selective Laser Sintering) utilise des poudres de polymères, le plus souvent du Nylon (PA11, PA12), parfois chargé de verre ou d’aluminium. Le laser ne fond pas complètement la poudre mais la fritte, c’est-à-dire qu’il soude les particules entre elles. Cette technologie produit des pièces quasi-isotropes (ratio de résistance Z/XY d’environ 0.9) avec une excellente précision et permet une liberté géométrique totale, car la poudre non frittée sert de support. Cependant, les matériaux polymères limitent la résistance thermique à environ 180°C.

Le SLM (Selective Laser Melting), ou DMLS, est son équivalent pour les métaux. Il utilise des poudres d’alliages métalliques (Inox 316L, Titane Ti64, Inconel 718, Aluminium AlSi10Mg). Ici, le laser à haute énergie fond entièrement les particules pour créer une pièce métallique dense et parfaitement isotrope, avec des propriétés mécaniques équivalentes à celles d’une pièce usinée. Le SLM ouvre la voie à des applications sous très haute contrainte thermique (plus de 800°C pour l’Inconel) et mécanique, mais à un coût par pièce et avec des exigences de post-traitement (retrait des supports, usinage de finition) bien plus élevés.

Le choix entre FDM haute performance, SLS et SLM est un arbitrage multicritères que l’on peut synthétiser dans un arbre de décision.

Technologie SLS : est-elle viable pour une petite série de 100 pièces mécaniques complexes ?

La question de la viabilité économique du SLS pour les petites séries est une préoccupation légitime pour de nombreux bureaux d’études. Habituellement perçue comme une technologie de prototypage rapide coûteuse, son modèle économique change radicalement lorsque l’on passe de la pièce unique à la petite série, grâce à un avantage clé : le « nesting » 3D ou imbrication. Contrairement au FDM qui imprime une pièce à la fois, le volume de construction d’une machine SLS peut être entièrement rempli de pièces, sans aucune structure de support. La poudre non frittée soutient naturellement les géométries en surplomb.

Cette capacité à produire des dizaines de pièces simultanément en un seul cycle d’impression (« build ») amortit considérablement les coûts fixes de la machine et du temps de préparation. Une analyse économique de la production SLS montre que le nesting permet de produire jusqu’à 50 pièces complexes par cycle, ce qui peut réduire le coût unitaire de 65% par rapport à une production en FDM où chaque pièce nécessite son propre cycle d’impression et un post-traitement manuel pour retirer les supports.

Pour des pièces à géométrie complexe, incluant des canaux internes ou des contre-dépouilles, le SLS devient non seulement viable, mais souvent plus rentable que le FDM pour des séries dépassant quelques dizaines d’unités. La suppression du post-traitement des supports représente une économie de temps opérateur considérable et garantit une qualité de surface homogène, sans les marques laissées par les supports FDM.

Pour appliquer ces principes et optimiser vos futures productions, la prochaine étape consiste à systématiser l’analyse des contraintes de mise en œuvre et des coûts complets (TCO) dans votre processus de conception et de validation de prototypes. C’est en adoptant cette vision d’ingénierie des procédés que vous transformerez l’impression 3D d’un outil de prototypage en une véritable méthode de production de pièces fonctionnelles.
