Quel traceur grand format choisir pour un cabinet d’architectes imprimant du A0 quotidiennement ?

Pour un cabinet d’architectes, l’impression d’un plan A0 n’est jamais un acte anodin. C’est l’aboutissement de semaines de travail, la matérialisation d’une vision. Pourtant, la satisfaction de voir un plan parfaitement net sortir du traceur peut vite laisser place à la frustration. Un plan dont les couleurs virent après quelques jours, des traits de cotation qui deviennent flous, ou pire, une feuille qui se transforme en papier mâché à la première averse sur un chantier. La tentation est grande de se focaliser sur des critères simples comme la vitesse d’impression ou le prix d’achat, des arguments souvent mis en avant par les revendeurs.

Ces indicateurs, bien que pertinents, masquent une réalité plus complexe. Ils ne répondent pas aux questions fondamentales du métier : ce plan restera-t-il lisible après deux semaines de manipulations sur site ? Les dégradés de ma perspective de concours seront-ils fidèles à mon travail sur écran ? Vais-je perdre un temps précieux à gérer des fichiers trop lourds pour mon ordinateur ? La sélection d’un traceur ne doit pas être une simple décision matérielle, mais une analyse stratégique de l’ensemble de votre flux de travail, du logiciel de CAO jusqu’au terrain.

Cet article propose de dépasser la fiche technique pour aborder le choix de votre traceur A0 sous l’angle de vos problématiques quotidiennes. Nous allons décortiquer les spécificités techniques non pas comme des chiffres, mais comme des solutions concrètes à des défis métier. De la précision microscopique des traits à la résistance aux intempéries, en passant par l’optimisation des consommables, l’objectif est de vous armer pour faire un choix éclairé, celui qui fera de votre traceur un véritable allié de productivité et de qualité.

Pour vous guider dans cette analyse technique et stratégique, nous aborderons les points essentiels qui définissent un traceur réellement adapté aux exigences des cabinets d’architectes et des bureaux d’études. Chaque section est conçue pour répondre à une problématique métier précise.

Pourquoi la résolution de 2400 dpi est cruciale pour les plans d’exécution détaillés ?

La résolution, exprimée en points par pouce (DPI), est souvent perçue comme un argument marketing. Pour un architecte, c’est avant tout le garant de la lisibilité et de la précision d’un plan d’exécution (EXE). Un plan complexe fourmille de détails essentiels : traits de cotation millimétrés, hachures distinctes pour chaque matériau, symboles techniques et annotations textuelles. Une résolution insuffisante transforme ces informations cruciales en une bouillie illisible, source d’erreurs coûteuses sur le chantier. Si les standards d’impression grand format professionnels exigent un minimum de 300 DPI pour les dessins architecturaux techniques, la réalité du terrain impose des exigences bien plus élevées.

Pour garantir une netteté absolue des lignes les plus fines et des textes les plus petits, une résolution native de 2400 x 1200 DPI est devenue la norme. Cette densité de points assure que chaque ligne vectorielle issue de votre logiciel de CAO est restituée avec une précision chirurgicale, sans effet « d’escalier » (aliasing) ni bavure. C’est cette haute résolution qui permet de distinguer sans ambiguïté un trait de 0,13 mm d’un trait de 0,18 mm, une nuance fondamentale pour la bonne interprétation des plans par les entreprises du bâtiment. D’ailleurs, dans les forums spécialisés, les professionnels confirment que des résolutions allant jusqu’à 4800 x 2400 DPI sont souvent employées pour les travaux de lignes les plus exigeants.

Investir dans une haute résolution n’est donc pas un luxe, mais une assurance qualité. C’est la certitude que l’intention de conception, validée en bureau d’études, sera transmise sans aucune ambiguïté aux équipes sur le terrain. Un plan parfaitement lisible est la première étape pour éviter les erreurs d’interprétation, les retards et les surcoûts qui en découlent.

Comment obtenir des perspectives de concours éclatantes sur un traceur technique ?

Le défi pour un cabinet d’architectes est double : produire des plans techniques d’une précision irréprochable et, ponctuellement, des rendus de concours visuellement percutants. Or, un traceur optimisé pour les lignes (CAD) n’est pas, par nature, un traceur graphique conçu pour la photo. La principale différence réside dans le nombre de cartouches d’encre. Un traceur technique est efficace avec 4 à 6 couleurs (Cyan, Magenta, Jaune, Noir, et parfois Noir mat ou Gris), tandis qu’un modèle graphique en utilise 8 à 12 pour reproduire des nuances subtiles et des dégradés parfaits.

Est-il pour autant nécessaire d’investir dans deux machines distinctes ? Pas forcément. Il est tout à fait possible d’obtenir des perspectives de concours de grande qualité sur un traceur technique moderne. La clé réside dans la synergie entre trois éléments : les paramètres du pilote, le choix du papier et les capacités de la machine. En sélectionnant le mode « Qualité Maximale » dans les options d’impression et en utilisant un papier couché mat ou photo mat, le rendu des couleurs et la profondeur des noirs seront considérablement améliorés. L’encre se diffuse moins, les couleurs sont plus vives et les aplats plus uniformes.

De plus, un traceur équipé d’un disque dur interne se révèle être un atout majeur. Les fichiers de rendu photoréalistes sont souvent très volumineux. Le disque dur permet de stocker ces fichiers directement dans l’imprimante, libérant ainsi votre poste de travail et garantissant une impression fluide et sans interruption, même pour des formats très importants. Cette fonctionnalité transforme un traceur technique en une solution polyvalente capable de répondre à 95% des besoins d’un cabinet.

Le tableau suivant synthétise les différences fondamentales pour vous aider à positionner votre besoin :

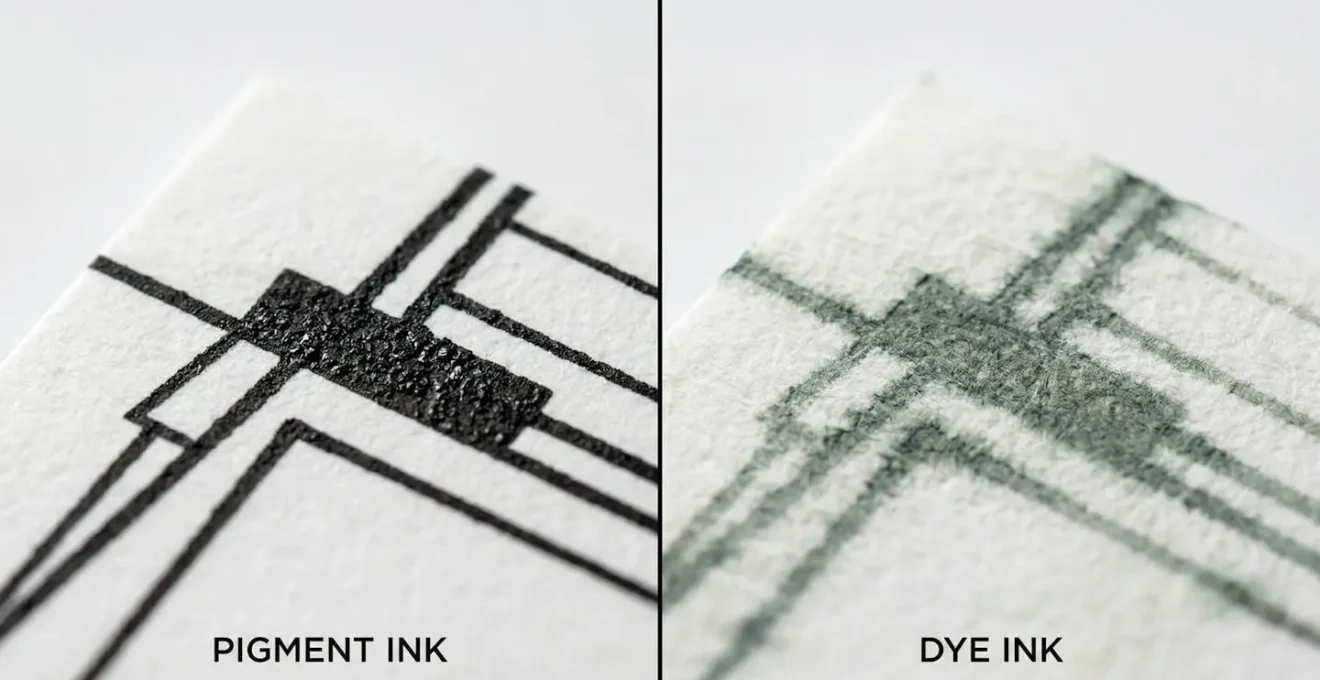

Encres à colorants ou pigments : quel choix pour des plans devant durer 10 ans ?

La question de la durabilité d’un plan est centrale. Un plan d’exécution doit rester lisible pendant toute la durée d’un chantier, exposé à la lumière, à l’humidité et aux manipulations. Un plan d’archive doit conserver son intégrité pendant des décennies. Le choix du type d’encre est ici le facteur le plus déterminant. Il existe deux grandes familles : les encres à colorants (Dye) et les encres à pigments (Pigment).

Les encres à colorants sont des molécules de couleur dissoutes dans un liquide. Elles pénètrent la fibre du papier, offrant des couleurs vives et un coût plus faible. Leur principal défaut est leur faible résistance aux agressions extérieures : elles se décolorent rapidement sous l’effet des UV et peuvent baver au contact de l’eau. Elles sont donc à réserver aux impressions de bureau à courte durée de vie.

À l’inverse, les encres pigmentaires sont constituées de particules de couleur solides en suspension. Ces particules se déposent et s’ancrent à la surface du papier, créant une couche protectrice. Leurs avantages pour un usage architectural sont immenses : résistance exceptionnelle aux UV, à l’eau et au maculage. Des tests montrent que les encres pigmentées peuvent être utilisées pour des applications extérieures durant jusqu’à six mois, un atout majeur pour les plans de chantier. C’est cette technologie qui garantit que vos traits de cotation resteront nets et lisibles même après une averse.

Le tableau suivant met en évidence les différences capitales entre ces deux technologies, notamment pour les contraintes du métier d’architecte.

Pour un investissement pérenne et des documents fiables sur le long terme, le choix des encres pigmentaires est donc une évidence technique et professionnelle.

Le piège du papier standard qui gondole à la première goutte de pluie sur chantier

Vous pouvez avoir le meilleur traceur et les meilleures encres, si le support d’impression est inadapté, le résultat sera décevant. Le papier de bureau standard (80g/m²) est l’ennemi juré des plans de chantier. Non traité, il absorbe l’humidité comme une éponge, provoquant un phénomène de « gondolage » qui rend les aplats de couleur irréguliers et le papier fragile. Au contact d’une simple goutte d’eau, l’encre (même pigmentaire sur un mauvais support) peut baver et les informations devenir illisibles.

Le choix du support est donc aussi stratégique que celui de l’imprimante. Il doit être dicté par l’usage final du document. Pour une utilisation quotidienne au bureau et pour des relectures, un papier couché de 90g/m² est un bon compromis. Mais dès que le plan est destiné au chantier, il faut monter en gamme.

Voici une sélection de supports adaptés aux différentes contraintes du métier :

• Pour un chantier standard : un papier couché résistant à l’eau de 120 à 150g/m² offre une bonne tenue et une résistance suffisante à une humidité modérée. Il supporte mieux les manipulations répétées.
• Pour des conditions extrêmes (pluie, boue, manipulations intensives) : le Tyvek® est la solution ultime. Ce support 100% synthétique, fait de fibres de polyéthylène haute densité, est quasiment indestructible. Comme l’indique le fabricant, Tyvek® repousse l’eau, résiste aux déchirures, aux perforations et aux agents chimiques, gardant les informations parfaitement intactes.
• Pour l’archivage long terme : un papier sans acide avec traitement anti-UV est indispensable pour éviter le jaunissement et la dégradation des encres sur plusieurs décennies.
• Pour un affichage temporaire en extérieur : le polypropylène mat (environ 115g/m²) est une alternative économique au Tyvek pour des panneaux de chantier ou des affichages de courte durée.

Le surcoût d’un papier technique est rapidement amorti par le temps gagné à ne pas devoir réimprimer des plans devenus inutilisables. C’est un investissement direct dans la fiabilité et la continuité de votre projet.

Comment configurer l’imbrication automatique pour économiser 15% de papier rouleau ?

Le coût des consommables, en particulier le papier en rouleau, représente une part non négligeable du budget d’un cabinet. Une gestion non optimisée des impressions peut entraîner un gaspillage important. L’une des fonctionnalités les plus puissantes pour maîtriser ces coûts est l’imbrication automatique (ou « nesting »). Cette fonction, intégrée dans les pilotes d’impression modernes comme HP Click ou Canon Direct Print, analyse les différents fichiers d’une file d’attente et les réorganise automatiquement sur la laize du rouleau pour minimiser les espaces vides.

Plutôt que d’imprimer un plan A2 au milieu d’un rouleau A0, le logiciel va le positionner sur le côté, attendant un autre petit format pour combler l’espace restant, ou le faire pivoter pour optimiser l’agencement. L’impact financier est direct. Alors que le titre évoque une économie de 15%, les retours d’expérience montrent que des économies de 25 à 30% sont possibles avec les logiciels RIP avancés. Sur une année, cela peut représenter plusieurs rouleaux de papier économisés.

La mise en place de cette optimisation est simple et rapide, et elle peut radicalement changer la rentabilité de votre pôle impression. En plus de l’économie de papier, ces logiciels permettent d’accélérer la production, avec des impressions pouvant atteindre 30 secondes par tracé A1, optimisant ainsi le temps de travail de vos équipes.

STL ou 3MF : quel format de fichier préserve le mieux la géométrie de vos courbes ?

Il est essentiel de clarifier une confusion fréquente. Les formats de fichiers mentionnés dans cette question, STL et 3MF, appartiennent à l’univers de l’impression 3D et non à celui de l’impression 2D sur traceur. Comme le rappelle un expert du domaine, il est crucial de ne pas confondre les technologies :

Les formats STL et 3MF sont destinés à l’impression 3D et ne concernent pas les traceurs 2D. Pour les plans d’architectes, les formats essentiels restent PDF vectoriel, DWF et HP-GL/2.

– Expert technique traceurs grand format, Guide des formats d’impression pour architectes

Le véritable enjeu pour un architecte est de choisir le format 2D qui garantira une fidélité absolue entre le fichier de CAO (issu de Revit, AutoCAD, ArchiCAD…) et le plan imprimé. L’objectif est de préserver la nature vectorielle des données, c’est-à-dire de transmettre des informations géométriques (lignes, courbes, points) plutôt qu’une mosaïque de pixels (image raster).

Voici les formats à privilégier pour un flux de travail 2D :

• PDF vectoriel : C’est le standard universel. Il est essentiel de s’assurer, lors de l’export depuis votre logiciel de CAO, que l’option « Traitement vectoriel » est bien sélectionnée. Un export en « Traitement raster » transformerait vos plans en une image, avec une perte de qualité et une pixellisation inévitable à l’impression.
• DWF/DWFx (Design Web Format) : Développé par Autodesk, ce format est spécifiquement conçu pour l’échange de plans. Il est plus léger que le DWG natif et préserve les calques, les données du modèle et les liens hypertexte, ce qui en fait un excellent choix pour la validation et l’impression.
• HP-GL/2 : C’est le langage de description de page historique développé par HP, devenu un standard de fait pour les traceurs. C’est le langage « natif » que comprennent ces machines. Envoyer un fichier directement en HP-GL/2 (souvent via un pilote dédié) garantit une interprétation directe par le traceur, offrant une vitesse et une précision maximales, en particulier pour les plans composés quasi exclusivement de lignes.

Le choix dépendra de votre écosystème logiciel, mais la règle d’or reste la même : préserver le caractère vectoriel de vos plans à chaque étape du processus.

Comment définir la résolution (DPI) idéale selon la distance de recul du spectateur ?

Imprimer systématiquement tout en 2400 DPI n’est pas toujours la meilleure stratégie. C’est consommateur d’encre, de temps et souvent inutile. La résolution d’impression idéale est directement liée à la distance à laquelle le document sera observé. L’œil humain a une capacité limitée à distinguer les détails à distance ; il est donc inutile d’imprimer des détails microscopiques sur un panneau de chantier qui sera lu à 10 mètres.

Adapter la résolution à l’usage est une pratique professionnelle qui permet d’optimiser les ressources sans sacrifier la qualité perçue. Une résolution plus faible pour des documents vus de loin accélère l’impression et réduit la consommation d’encre. À l’inverse, une résolution maximale est indispensable pour un plan d’exécution que l’on examine le nez dessus.

Le tableau suivant fournit un guide pratique pour choisir la résolution adéquate en fonction de l’usage et de la distance de lecture typique dans un contexte architectural.

Cette approche raisonnée de la résolution est le signe d’un flux de travail maîtrisé. Elle permet de trouver le parfait équilibre entre qualité irréprochable pour les documents critiques et efficacité pour les impressions de travail ou de communication grand format. C’est une compétence clé pour gérer intelligemment les coûts et les délais de production de votre cabinet.

Impression grand format : comment préparer un fichier de 5 mètres sans faire planter votre ordinateur ?

L’impression de très grands formats, comme une frise chronologique de 5 mètres ou une perspective murale, représente un défi technique majeur. Un fichier de cette taille, surtout s’il contient des images haute résolution et des milliers de vecteurs, peut rapidement atteindre plusieurs gigaoctets. Tenter d’envoyer un tel fichier à l’imprimante depuis un ordinateur standard peut monopoliser ses ressources pendant des heures, voire provoquer un plantage complet.

La solution réside dans une double approche : l’optimisation du fichier en amont et l’utilisation d’un matériel adapté en aval. Côté fichier, plusieurs techniques permettent d’alléger considérablement le poids sans sacrifier la qualité :

• Utiliser des objets liés (Xrefs) : Dans des logiciels comme InDesign ou Illustrator, au lieu d’incorporer les images, utilisez des liens. Le fichier principal ne contient qu’un aperçu basse résolution, et le traceur ira chercher le fichier source haute résolution au moment de l’impression.
• Choisir le bon format : Pour les fichiers majoritairement vectoriels, le HP-GL/2 ou un PDF vectoriel bien configuré seront beaucoup plus légers et rapides à traiter qu’un fichier image. Pour les images lourdes, le format TIFF avec une compression sans perte LZW est un excellent choix.

Côté matériel, la présence d’un disque dur et d’un processeur dédiés dans le traceur change la donne. Au lieu que ce soit votre PC qui calcule l’intégralité du travail d’impression (rastérisation), vous envoyez le fichier au traceur, qui le stocke sur son disque dur et utilise ses propres ressources pour le traiter de manière autonome. Votre ordinateur est immédiatement libéré. De plus, une connexion via carte réseau (Ethernet) est bien plus stable et rapide qu’une simple connexion USB pour transférer ces fichiers volumineux.

Certains modèles offrent même des fonctions de sécurité avancées comme l’impression par code PIN, garantissant que les documents sensibles ne seront imprimés qu’en présence de la personne autorisée, un détail important pour les projets confidentiels.

Pour garantir la précision de vos projets et la rentabilité de votre cabinet, l’étape suivante consiste à évaluer les solutions de traceurs qui intègrent nativement ces critères de durabilité et d’efficacité. Un choix judicieux aujourd’hui est l’assurance d’un flux de travail performant pour les années à venir.
